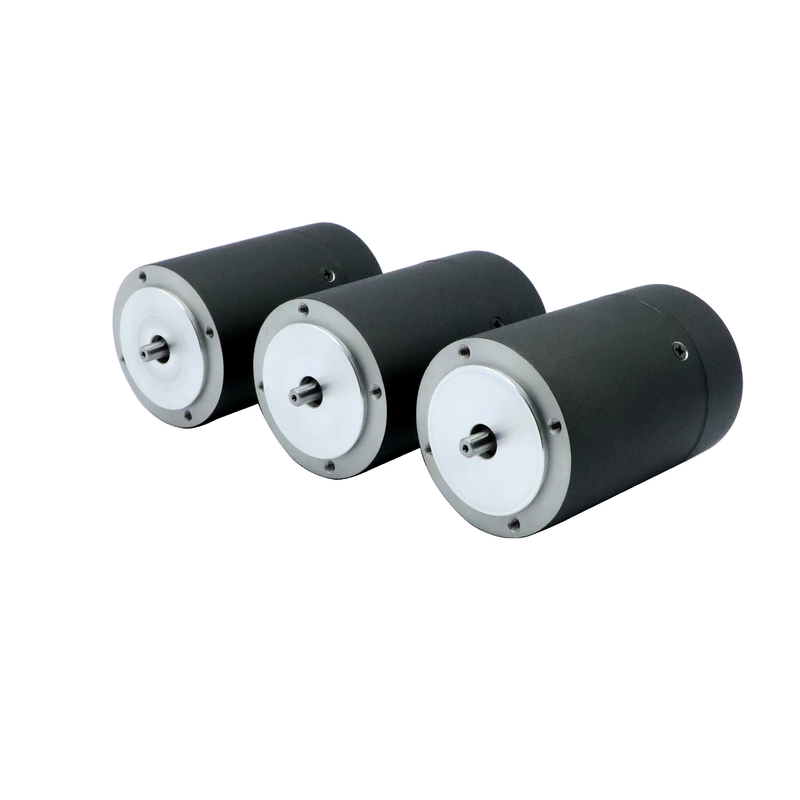

Modèle : 22 mm~110 mm, Puissance du moteur : 5 W~2000 W, Vitesse : 300 tr/min~10000 tr/min

Nom De Marque:	Hetai
Nombre De Pièces:	50
Prix:	USD
Délai De Livraison:	28-31
Conditions De Paiement:	L/C, D/P, T/T, Western Union, MoneyGram

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE ROHS ISO

Product Name:

Brushless DC Motor

Winding Type:

Star

Hall effect angle:

120° Electrical angle

Insulation Class:

MMax Axial Force:

10N

Max Radial Force:

75N (10mm from front flange)

Ambient Temperature:

-20℃~+50℃

Insulation Resistance:

100MΩ Min.500VC DC

Détails d'emballage:

Carton avec la boîte intérieure de mousse, palette

Capacité d'approvisionnement:

1000pcs/month

Mettre en évidence:

NEMA 14 36mm 2.5nm

tondeuse à gazon électrique de moteur sans brosse

boîte de vitesse pour la NEMA 14

Description du produit

Hauts moteur sans brosse de boîte de vitesse de C.C de la NEMA 14 du couple 36BL pour la tondeuse à gazon

Modèle	Rapport de réduction	Diamètre de boîte de vitesse	Tension (V)	Puissance (W)	Vitesse (T/MN)	Couple évalué (nanomètre)	Couple évalué de tolérance (nanomètre)
36BLY 01A-001AG76	76:1	36mm	24	15	94	1,5	2,5
36BLY01E-001AG94	94:1	36mm	24	8	38	2	2,5

Pour la série 36BLY, il est léger et qui fait gagner de la place, qui a également la sortie élevée de couple.

PIÈCE de MOTEUR électrique de spécifications :

		Modèle
Spécifications	Unité	36BLY01
Numéro des phases	Phase	3
Nombre de Polonais	Polonais	4
Tension évaluée	Volts continu	24
Vitesse nominale	T/MN	8900
Couple évalué	N.m	0,03
Couple maximal	mN.m	0,09
Courant à vide	Ampères	0,5
Constante de couple	N.m/A	0,015
Longueur du corps	millimètre	42
Poids	Kilogramme	0,16

spécifications électriques de boîte de vitesse de 36mm :
Rapport de réduction	5	16	10	25	53	62	76	94	117
Nombre de trains d'engrenages	1	2			3
Efficacité de transmission	81%	72%			65%
Couple évalué de tolérance	0.3N.m	1,2 N.m			2,5 N.m
Couple momentané maximum de tolérance	1 N.m	3,5 N.m			7,5 N.m
longueur (millimètres)	24,8	32,4			41,9
Poids (G)	145	173			213
Charge radiale maximum (bride de forme de 10mm)	≤120N
Charge axiale d'axe maximum	≤80N
Logement du matériel	Métallurgie des poudres
Rapport à la sortie	paliers manchon
Force de presse-ajustement d'axe maximum	≤500N
Jeu radial de l'axe (millimètres)	≤0.03
Jeu poussé de l'axe (millimètres)	≤0.1
Contrecoup à vide (°)	≤1.5

Note de *** : Les produits peuvent être adaptés aux besoins du client par votre demande. Veuillez nous contacter pour plus de détails.

Modèle : 22 mm~110 mm, Puissance du moteur : 5 W~2000 W, Vitesse : 300 tr/min~10000 tr/min 0

Spécifications électriques :

CARACTÉRISTIQUES DE MOTEUR AVEC L'ENGRENAGE PLANÉTAIRE
Couple évalué	N.m	1,5
Vitesse nominale	T/MN	94
RAPPORT		76:1

des *Products peuvent être adaptés aux besoins du client par demande spéciale.

Diagramme de câblage

FONCTION	COULEUR
+5V	ROUGE	UL1330 26AWG
HALL A	BLEU
HALL B	VERT
HALL C	BLANC
LA terre	NOIR
PHASE A	ROUGE	UL1330 22AWG
PHASE B	JAUNE
PHASE C	NOIR

Application de produit

Modèle : 22 mm~110 mm, Puissance du moteur : 5 W~2000 W, Vitesse : 300 tr/min~10000 tr/min 1

L'AVANTAGE du moteur planétaire de boîte de vitesse :

1. La boîte de vitesse planétaire garantit le système flexible et fiable de transport d'énergie

2. Rapport large de vitesse avec une longue durée de vie de service

3. Conception unique pour la densité de puissance élevée

4. De grande précision

Des boîtes de vitesse planétaires sont conçues pour une proportion élevée d'énergie d'entrée qui aide sans problème des couples d'autres dispositions de vitesse.

FAQ

1.Are vous une usine ?

Oui, nous sommes une usine. Notre marque Hetai est un fabricant micro bien connu de moteur pendant plus de 20 années dedans
La Chine. Produits principaux comprenant le moteur pas à pas hybride, le moteur sans brosse de C.C, le moteur servo, et la boîte de vitesse planétaire.

2.Can j'examiner l'échantillon ?
 Oui, des échantillons et le fret sont chargés.

3.Can j'obtiens un produit adapté aux besoins du client ?
 Sûrs, tous les produits peuvent être adaptés aux besoins du client basés sur des demandes spéciales.

4.How embarquez-vous les marchandises ?
Nous embarquons normalement des marchandises par exprès (DHL/UPS/FEDEX/TNT), par la mer et par avion, acceptons également le commissionnaire de transport.

5. Quelles sont les conditions de paiement ?
 T/T (virement bancaire), Paypal (0,5% frais paypal), ordre d'assurance d'ALIBABA acceptent

6. Est-il ce votre prix de vente final ? Est-ce que je pourrais avoir la remise ?
Notre prix est le prix usine. Si vous avez une grande quantité, nous pouvons négocier au sujet de la remise.

7.What la garantie est-elle pour vos produits ?
 Notre garantie a lieu pendant une année. Si des problèmes de qualité se posaient de notre côté au cours de cette période, nous prendrons les frais de transport et le remplacement. des dommages de note provoqués par l'utilisation inexacte du produit ne sont pas couverts svp par la garantie.
