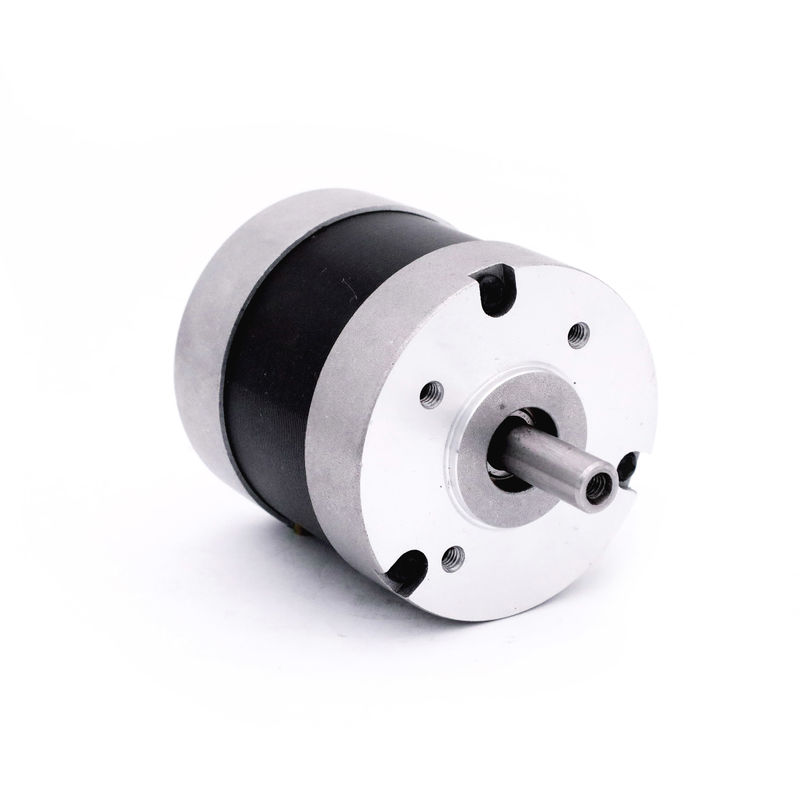

moteur micro 2500 t/mn 138W 1.32NM de 57mm 24v 4 Polonais Bldc
Lieu d'origine | La Chine |
---|---|
Nom de marque | HeTai |
Certification | CE ROHS ISO |
Numéro de modèle | 57BL |
Quantité de commande min | 50 |
Prix | USD |
Détails d'emballage | Carton avec la boîte intérieure de mousse, palette |
Délai de livraison | 25 JOURS |
Conditions de paiement | L/C, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement | 10000 PCs/mois |
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xNom de produit | Moteur sans brosse de C.C | Type de enroulement | Étoile |
---|---|---|---|
Hall Effect Angle | Angle 120° électrique | Classe d'isolation | B |
Niveau d'IP | IP40 | Résistance d'isolation | C.C de 100MΩ Min.500VC |
Résistance diélectrique | 600VAC 1 minute | Température ambiante | -20℃~+50℃ |
MAX Radial Force | 75N (10mm de la bride avant) | Max Axial Force | 15N |
Surligner | Moteur micro 2500Rpm 57mm 1.32NM de Bldc,Moteur micro 1.32NM de 4 Polonais Bldc,moteur 2500 t/mn 1.32NM de C.C 24v |
Moteur de bldc de personnalisation d'OIN de la CE ROHS du micro 1.32N.M de 57BL 138W sans brosse
La série 57BL est un type de moteur de BLDC avec un corps cylindrique. La vitesse s'étend de 2500 rpm-3000rpm, et le couple évalué est de 0,057 à 0,44 nanomètres.
Nom de produit | Moteur sans brosse de C.C | Type de enroulement | Étoile |
---|---|---|---|
Hall Effect Angle | Angle 120° électrique | Classe d'isolation | B |
Niveau d'IP | IP40 | Résistance d'isolation | C.C de 100MΩ Min.500VC |
Résistance diélectrique | 600VAC 1 minute | Température ambiante | -20℃~+50℃ |
Max Radial Force | 75N (10mm de Front Flange) | Max Axial Force | 15N |
Spécifications électriques :
Modèle | Modèle | Modèle | Modèle | Modèle | Modèle | ||
Spécifications | Unité | 57BL01G | 57BL02A | 57BL03B | 57BL04A | 57BL05A | 57BL06 |
Numéro des phases | Phase | 3 | 3 | 3 | 3 | 3 | 3 |
Nombre de Polonais | Polonais | 4 | 4 | 4 | 4 | 4 | 4 |
Tension évaluée | Volts continu | 24 | 24 | 24 | 24 | 24 | 24 |
Vitesse nominale | T/MN | 2500 | 3000 | 3000 | 3000 | 3000 | 3000 |
Courant évalué | 0,77 | 1,87 | 3,17 | 3,67 | 5,33 | 7,00 | |
Couple évalué | N.m | 0,057 | 0,11 | 0,18 | 0,22 | 0,33 | 0,44 |
Puissance évaluée | W | 15 | 34,5 | 56 | 69 | 104 | 138 |
Couple maximal | N.m | 0,17 | 0,33 | 0,54 | 0,66 | 0,99 | 1,32 |
Courant de pointe | Ampères | 2,3 | 5,6 | 9,5 | 11 | 16 | 21 |
Constante de couple | N.m/A | 0,074 | 0,059 | 0,057 | 0,060 | 0,062 | 0,063 |
Constante arrière d'EMF | V/kRPM | 7,75 | 6,2 | 5,9 | 6,3 | 6,5 | 6,6 |
Longueur du corps | millimètre | 41,5 | 46,5 | 56,5 | 66,5 | 86,5 | 106,5 |
Poids | Kilogramme | 0,35 | 0,44 | 0,56 | 0,67 | 0,95 | 1,18 |
des *Products peuvent être adaptés aux besoins du client par demande spéciale.
Diagramme de câblage
FONCTION | COULEUR | ||
+5V | ROUGE | UL1007 26AWG | |
HALL A | JAUNE | ||
HALLB | VERT | ||
HALLC | BLEU | ||
LA terre | NOIR | ||
PHASE A | JAUNE | UL1015 20AWG | |
PHASE B | VERT | ||
PHASE C | BLEU |
Dimension mécanique
Basé sur tous ces avantages, notre société se spécialise en produisant les moteurs de progression hybrides, moteurs sans brosse de C.C, moteurs servo, moteurs de boîte de vitesse, et ainsi de suite. Les produits sont appliqués dans des robots, machines de emballage, machines de textile, instruments médicaux, machines d'impression, équipement intelligent de logistique… Hetai envoie également ses produits aux Etats-Unis, l'Europe, Asie du Sud-Est, et en Chine totale.
Un moteur de BLDC profite de C.A., de C.C et de types universels de moteur et les combine dans une unité. Il a la longue durée, le bas entretien, le fonctionnement tranquille, et la capacité variable de vitesse d'un moteur à courant alternatif ; le couple commençant élevé et la courbe linéaire de vitesse-couple d'un moteur de C.C ; et comme des moteurs à C.A. et de C.C, cela fonctionne bien avec des boîtes de vitesse. Les moteurs sans brosse de C.C ont une densité de puissance élevée, en second lieu seulement au moteur universel, et ils ont la meilleure estimation d'efficacité de 65 à 80 %.
