Nom De Marque: | HeTai |
Numéro De Modèle: | 57BL06-002 |
Nombre De Pièces: | 50 |
Prix: | USD |
Délai De Livraison: | 25 JOURS |
Conditions De Paiement: | L/C, D/P, T/T, Western Union, MoneyGram |

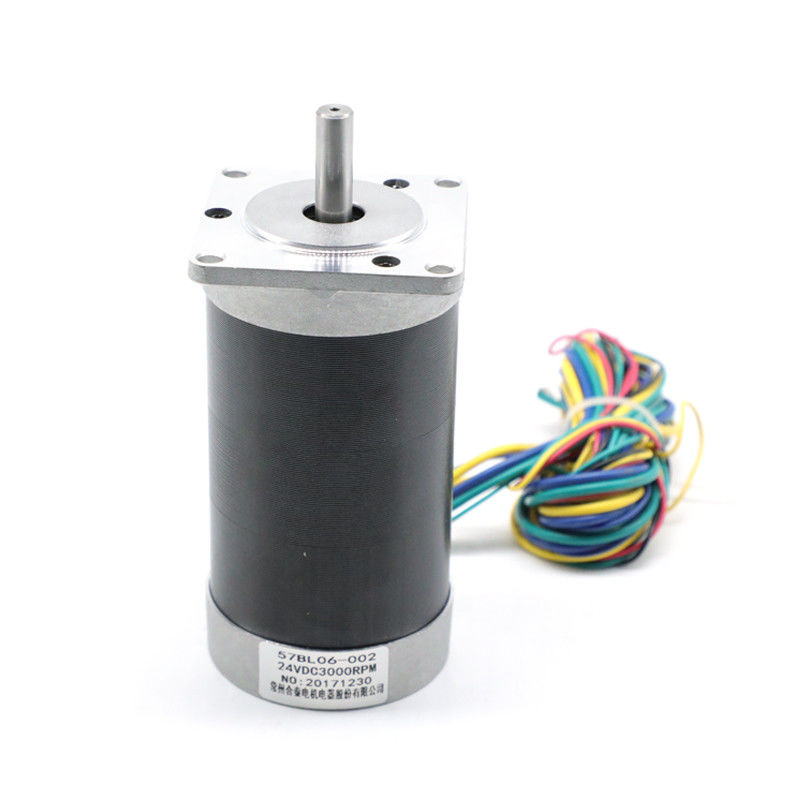

rendement élevé de 24V Mini Brushless Motor 3000RPM 0.44nm 138W 57BL06 002
Les avantages d'un moteur sans brosse
vitesse à hauteur, contrôle électronique
- bas entretien
efficacité à hauteur
rapport à hauteur de puissance-à-poids
Spécifications générales :
Article | Spécifications |
Type de enroulement | Étoile |
Résistance | 0,3 OHMS |
Angle à effet Hall | angle 120-degree électrique |
Jeu radial | 0.02mm@450g |
Jeu d'extrémité | 0.08mm@450g |
Force de Max.radial | 75N @10mm de la bride |
Force de Max.axial | 15N |
Classe d'isolation | Classe B |
Résistance diélectrique | 600VDC pour une minute |
Résistance d'isolation | 100MΩ mn, 500VDC |
Spécifications électriques :
Modèle | ||
Spécifications | Unité | 57BL06-002 |
Numéro des phases | Phase | 3 |
Nombre de Polonais | Polonais | 4 |
Tension évaluée | Volts continu | 24 |
Vitesse nominale | T/MN | 3000 |
Vitesse à vide | T/MN | 4500 |
Courant à vide | 1,3 maximum | |
Couple évalué | N.m | 0,44 |
Puissance évaluée | W | 138 |
Couple maximal | N.m | 1,32 |
Constante de couple | N.m/A | 0,063 |
Constante arrière d'EMF | V/kRPM | 6,6 |
Longueur du corps | millimètre | 106,5 |
Poids | Kilogramme | 1,18 |
Diagramme de câblage
FONCTION | COULEUR | |
+5V | ROUGE | UL1007 26AWG |
HALL A | JAUNE | |
HALL B | VERT | |
HALL C | BLEU | |
LA terre | NOIR | |
PHASE A | JAUNE | UL1015 20AWG |
PHASE B | VERT | |
PHASE C | BLEU |
Dimension mécanique
Processus de fabrication
1. Êtes-vous une usine ?
Oui, nous sommes une usine. Notre marque Hetai est un fabricant micro bien connu de moteur pendant plus de 20 années dedans
La Chine. Produits principaux comprenant le moteur pas à pas hybride, le moteur sans brosse de C.C, le moteur servo, et la boîte de vitesse planétaire.
2. Est-ce que je peux examiner l'échantillon ?
Oui, des échantillons et le fret sont chargés.
3. Est-ce que je peux obtenir un produit adapté aux besoins du client ?
Sûrs, tous les produits peuvent être adaptés aux besoins du client basés sur des demandes spéciales.
4. Comment embarquez-vous les marchandises ?
Nous embarquons normalement des marchandises par exprès (DHL/UPS/FEDEX/TNT), par la mer et par avion, acceptons également le commissionnaire de transport.
5. Quelles sont les conditions de paiement ?
T/T (virement bancaire), Paypal (0,5% frais paypal), ordre d'assurance d'ALIBABA acceptent
6. Est-il ce votre prix de vente final ? Est-ce que je pourrais avoir la remise ?
Notre prix est le prix usine. Si vous avez une grande quantité, nous pouvons négocier au sujet de la remise.
7. Quelle est la garantie pour vos produits ?
Notre garantie a lieu pendant une année. Si des problèmes de qualité se posaient de notre côté au cours de cette période, nous prendrons les frais de transport et le remplacement. des dommages de note provoqués par l'utilisation inexacte du produit ne sont pas couverts svp par la garantie.
