Moteur sans brosse de boîte de vitesse
Created with Pixso. Moteur sans brosse 36mm de la NEMA 17 de moteur de réduction de vitesse de C.C 24v
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom

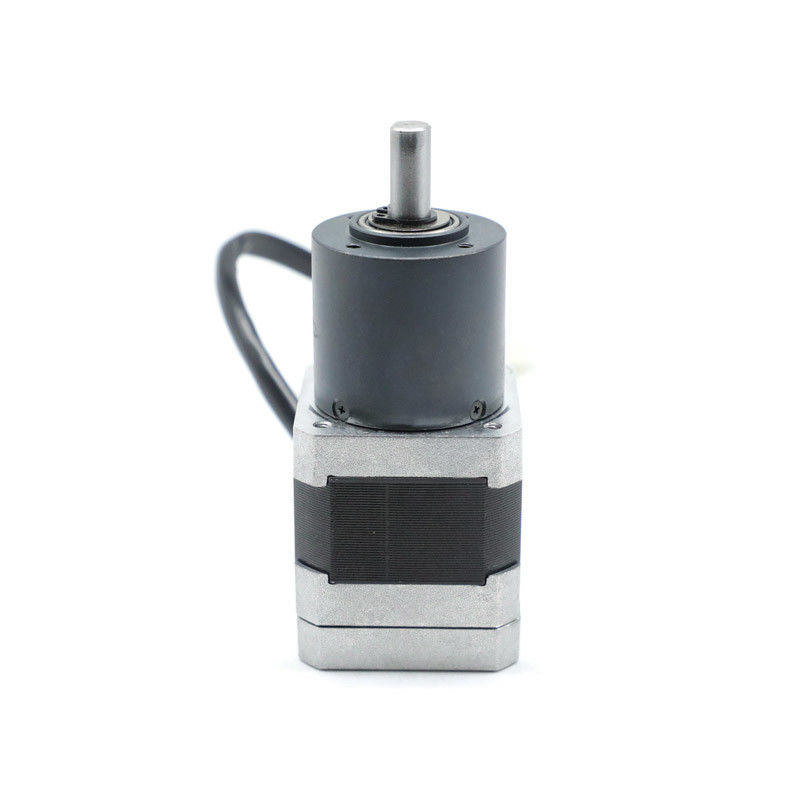

Moteur sans brosse 36mm de la NEMA 17 de moteur de réduction de vitesse de C.C 24v

Brand Name: Hetai
Model Number: 42BLF01-023AG13
MOQ: 50
Prix: USD
Delivery Time: 28-31
Payment Terms: L/C, D/P, T/T, Western Union, MoneyGram
Detail Information
Product Description
Detail Information
Lieu d'origine:
La Chine
Certification:
CE ROHS ISO
Nom de produit:
Moteur sans brosse de boîte de vitesse
Type de enroulement:
Étoile
Angle à effet Hall:
Angle 120° électrique
Classe d'isolation:
B
Température ambiante:
-20℃~+50℃
Résistance d'isolation:
C.C de 100MΩ Min.500VC
Résistance diélectrique:
600VAC 1 minute
Niveau de protection:
IP40
Couple évalué:
0,66 N.m
Rapport de réduction:
1/13
Détails d'emballage:
Carton avec la boîte intérieure de mousse, palette
Capacité d'approvisionnement:
5000pcs/month
Mettre en évidence:

24 moteurs de réduction de vitesse de C.C de volt

,

NEMA 17 24vdc 36mm

,

Moteur sans brosse 36mm de la NEMA 17

Product Description

42BLF01-023AG13 boîte de vitesse sans brosse micro 36mm de réduction de moteur de C.C de la NEMA 17

Modèle Rapport de réduction Boîte de vitesse logeant le matériel Rapport à la sortie Tension (V) Puissance (W) Vitesse (T/MN)
42BLF01-023AG13 13:1 Métallurgie des poudres Roulement à billes 24 19 308
42BLF01-027AG16 16:1 Métallurgie des poudres Roulement à billes 24 19 250
42BLF01-035AG25 25:1 Métallurgie des poudres Roulement à billes 24 17 160
42BLF01-036AG53 53:1 Métallurgie des poudres Roulement à billes 24 17 75



Spécifications électriques :

    Modèle
Modèle de fabrication 42BLF01-023AG13
Numéro des phases Phase 3
Nombre de Polonais Polonais 8
Résistance entre phases OHMS 2,2
Tension nominale Volts continu 24
Aucune vitesse de charge T/MN 5000±10%
Aucun courant de charge Ampères 0,5
Vitesse nominale T/MN 4000±10%
Courant évalué 0,5
Couple évalué N.m 0,063
Puissance évaluée W 25
Couple maximal N.m 0,189
Courant de pointe Ampères 1,5
Constante de couple N.m/A 0,042
Constante arrière d'EMF V/kRPM 4,4
Longueur du corps millimètre 47
Poids Kilogramme 0,30
CARACTÉRISTIQUES DE MOTEUR AVEC L'ENGRENAGE PLANÉTAIRE
Couple évalué N.m 0,66
Vitesse nominale T/MN 307
RAPPORT   13:1

des *Products peuvent être adaptés aux besoins du client par demande spéciale.





Diagramme de câblage



FONCTION COULEUR
+5V ROUGE UL1007 26AWG




HALL A JAUNE
HALLB VERT
HALLC BLEU
LA terre NOIR
PHASE A JAUNE UL3265 22AWG


PHASE B VERT
PHASE C BLEU



Dimension mécanique

Moteur sans brosse 36mm de la NEMA 17 de moteur de réduction de vitesse de C.C 24v 0

métallurgie des poudres de 36mm



Logement du matériel Rapport à la sortie Charge radiale (10mm de la bride) N Charge axiale d'axe (N) Force de presse-ajustement d'axe maximum (N) Jeu radial de l'axe (millimètres) Jeu poussé de l'axe (millimètres) Contrecoup à vide (°)
Métallurgie des poudres paliers manchon ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



Rapport de réduction Couple évalué de tolérance (nanomètre) Couple momentané maximum de tolérance (nanomètre) Efficiency% Longueur (millimètres) Poids (g) Nombre de trains d'engrenages
1/4 0,3 1,0 81% 24,8 145 1
1/5
1/16 1,2 3,5 72% 32,4 173 2
1/20
1/25
1/53 2,5 7,5 65% 41,9 213 3
1/62
1/76
1/94
1/117

La boîte de vitesse planétaire garantit le système flexible et fiable de transport d'énergie

Ces boîtes de vitesse fournissent un large éventail de puissance et de rapport, qui leur fait un choix parfait pour la plupart des applications de beaucoup d'industries.



Rivetage fendu

Moteur sans brosse 36mm de la NEMA 17 de moteur de réduction de vitesse de C.C 24v 1
