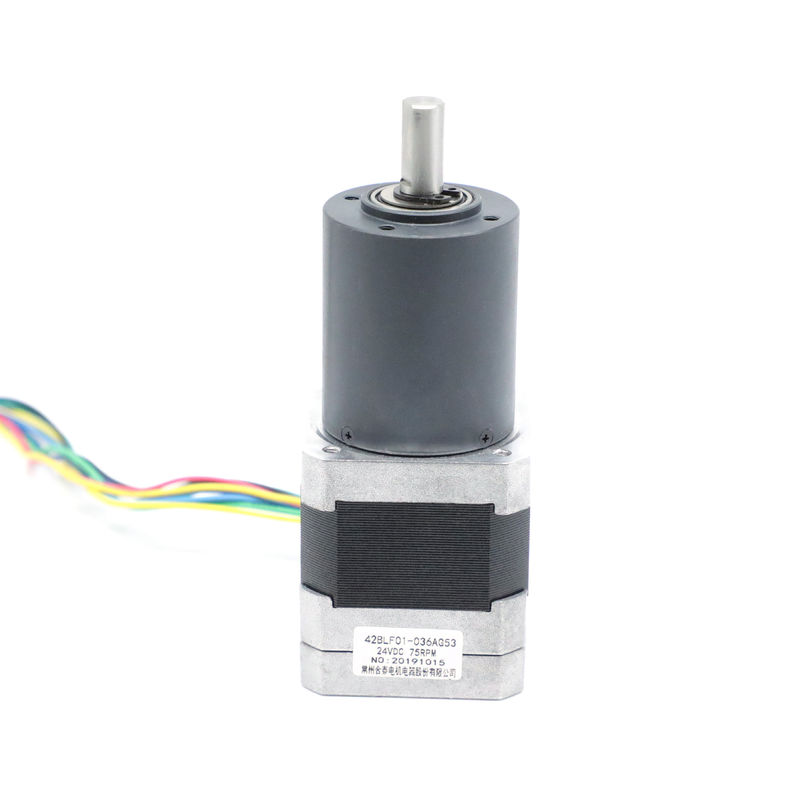

Moteur sans brosse de boîte de vitesse micro de la NEMA 17 avec le ralentisseur 75 t/mn

Moteur sans brosse de boîte de vitesse micro de la NEMA 17 avec le ralentisseur 75 t/mn

Nom De Marque:	Hetai
Numéro De Modèle:	Série 42BLF01
Nombre De Pièces:	50
Prix:	USD
Délai De Livraison:	28-31
Conditions De Paiement:	L/C, D/P, T/T, Western Union, MoneyGram

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE ROHS ISO

Nom du produit:

Moteur à boîte de vitesses sans balais

Type de enroulement:

Étoile

Hall Effect Angle:

Angle 120° électrique

Classe d'isolation:

Température ambiante:

-20 ℃ ~ + 50 ℃

Résistance d'isolation:

C.C de 100MΩ Min.500VC

Rigidité diélectrique:

600VAC 1 minute

Vitesse nominale:

75 ± 10 % tr/min

Couple nominal:

2,17 milles marins

Niveau de protection:

IP40

Détails d'emballage:

Carton avec la boîte intérieure de mousse, palette

Capacité d'approvisionnement:

5000pcs/month

Mettre en évidence:

moteur sans brosse d'engrenage planétaire

Moteur sans brosse de boîte de vitesse micro de la NEMA 17

Moteur sans brosse d'engrenage planétaire de C.C

Description du produit

Moteur CC sans balais NEMA 17 avec réducteur de vitesse à engrenages en métallurgie des poudres 75 tr/min

Modèle	Température ambiante	Rapport de réduction	Matériau du boîtier de boîte de vitesses	Roulement en sortie	Tension (V)	Puissance (W)	Vitesse (tr/min)
42BLF01-023AG13	-20°C-50°C	13:1	Métallurgie des poudres	Roulement à billes	24	19	308
42BLF01-027AG16	-20°C-50°C	16:1	Métallurgie des poudres	Roulement à billes	24	19	250
42BLF01-035AG25	-20°C-50°C	25:1	Métallurgie des poudres	Roulement à billes	24	17	160
42BLF01-036AG53	-20°C-50°C	53:1	Métallurgie des poudres	Roulement à billes	24	17	75

Applications de boîtes de vitesses planétaires

En plus des transmissions dans les véhicules, les boîtes de vitesses planétaires sont utilisées dans diverses industries pour différentes applications. Elles offrent une haute précision et un rapport couple/volume élevé, ce qui les rend bien adaptées aux applications impliquant : l'augmentation du couple, la réduction de la vitesse, le positionnement précis et le contrôle des machines reproductibles.

Spécification électrique :

		Modèle
Modèle du fabricant		42BLF01-036AG53
Nombre de phases	Phase	3
Nombre de pôles	Pôles	8
Résistance ligne à ligne	OHMS	2.2
Tension nominale	VDC	24
Vitesse à vide	tr/min	5000±10%
Courant à vide	Ampères	0.5
Vitesse nominale	tr/min	4000±10%
Courant nominal	A	0.5
Couple nominal	N.m	0.063
Puissance nominale	W	26
Couple de pointe	N.m	0.063
Courant de pointe	Ampères	0.5
Constante de couple	N.m/A	0.046
Constante de force contre-électromotrice	V/kRPM	4.8
Longueur du corps	mm	47
Poids	Kg	0.30
SPÉCIFICATIONS MOTEUR AVEC ENGRENAGE PLANÉTAIRE
Nominal Couple	N.m	2.17
Vitesse nominale	tr/min	75±10%
RAPPORT		53:1

*Les produits peuvent être personnalisés sur demande spéciale.

Schéma de câblage

FONCTION	COULEUR
+5V	ROUGE	UL1007 26AWG
HALL A	JAUNE
HALLB	VERT
HALLC	BLEU
GND	NOIR
PHASE A	JAUNE	UL3265 22AWG
PHASE B	VERT
PHASE C	BLEU

Dimension mécanique

Moteur sans brosse de boîte de vitesse micro de la NEMA 17 avec le ralentisseur 75 t/mn 0

36mm Métallurgie des poudres

Matériau du boîtier	Roulement en sortie	Charge radiale (10mm de la bride) N	Charge axiale de l'arbre (N)	Force de pression maximale de l'arbre (N)	Jeu radial de l'arbre (mm)	Jeu de poussée de l'arbre (mm)	Jeu à vide (°)
Métallurgie des poudres	paliers lisses	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Rapport de réduction	Couple de tolérance nominal (Nm)	Couple de tolérance momentané maximal (Nm)	Efficacité %	Longueur (mm)	Poids (g)	Nombre de trains d'engrenages
1/4	0.3	1.0	81%	24.8	145	1
1/5
1/16	1.2	3.5	72%	32.4	173	2
1/20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

Applications incluant

Entraînements de roues

Entraînements de chenilles

Convoyeurs

Entraînements de pivotement

Entraînements de palans

Mélange

Entraînements de treuils

Pompes

Injecteurs de tubing enroulé

Entraînements de tarières et de forage

Entraînements de têtes de coupe
