réduction planétaire 700 t/mn 0.12nm 42bly01a 002ag5 de boîte de vitesse de la NEMA 17 de 42mm

réduction planétaire 700 t/mn 0.12nm 42bly01a 002ag5 de boîte de vitesse de la NEMA 17 de 42mm

Nom De Marque:	Hetai
Numéro De Modèle:	42BLY01A
Nombre De Pièces:	50
Prix:	USD
Délai De Livraison:	28-31
Conditions De Paiement:	L/C, D/P, T/T, Western Union, MoneyGram

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE ROHS ISO

Nom du produit:

Moteur à boîte de vitesses sans balais

Type de enroulement:

Étoile

Hall Effect Angle:

Angle 120° électrique

Classe d'isolation:

Température ambiante:

-20 ℃ ~ + 50 ℃

Résistance d'isolation:

C.C de 100MΩ Min.500VC

Rigidité diélectrique:

600VAC 1 minute

Nombre de phases:

Jeu à vide (°):

Niveau de protection:

Détails d'emballage:

Carton avec la boîte intérieure de mousse, palette

Capacité d'approvisionnement:

5000pcs/month

Mettre en évidence:

boîte de vitesse 42bly01a de réduction de la NEMA 17

boîte de vitesse 42bly01a 002ag5 de la NEMA 17

NEMA 17 avec la boîte de vitesse 42bly01a 002ag5

Description du produit

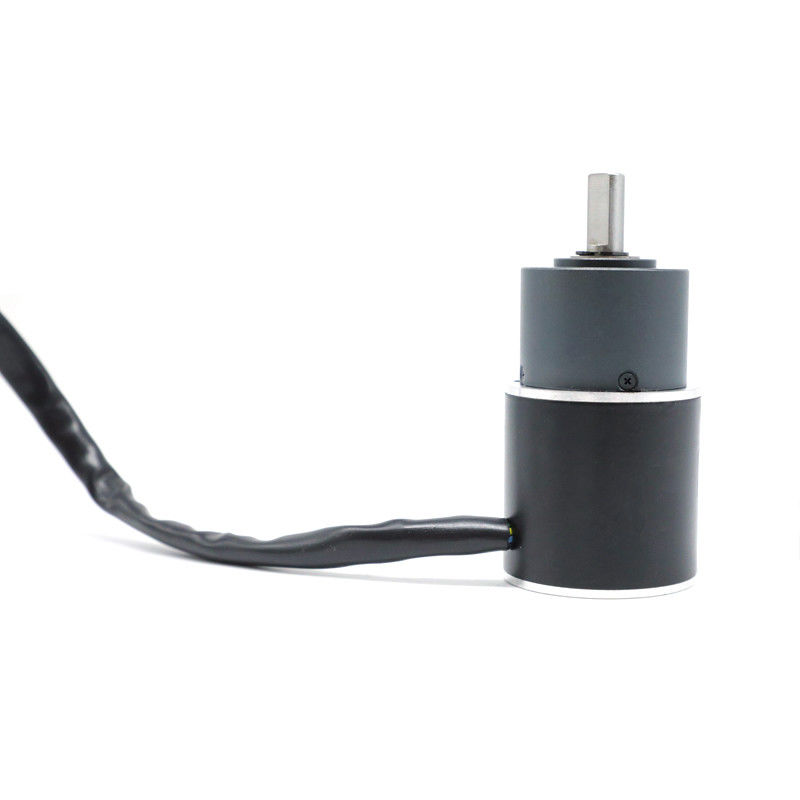

42BLY01A-002AG5 Moteur brushless NEMA 17 avec réducteur planétaire 700 tr/min

Moteur 42BLY01A avec Réducteur planétaire de 36 mm en métallurgie des poudres, le couple de sortie global est de 0,16 Nm, vitesse de 700 tr/min et 12 W. Si vous avez besoin d'un couple plus élevé, vous pouvez choisir un rapport de réduction plus élevé. Vous pouvez choisir parmi 3 niveaux de rapport de réduction, que nous appelons également le nombre de trains d'engrenages. Le premier étage de rapport est composé de 1/4 et 1/5. Le deuxième étage a des rapports de 1/16, 1/20, 1/25. Tandis que le troisième étage a 1/53, 1/62, 1/76, 1/94, 1/117. Un rapport de réduction plus élevé entraînera une vitesse plus faible et un couple plus élevé.

Spécifications électriques

Partie moteur
Modèle de fabrication		42BLY01A-002AG5
Nombre de phases	Phase	3
Nombre de pôles	Pôles	4
Résistance ligne à ligne	OHMS	5
Tension nominale	VDC	24
Vitesse à vide	RPM	4800
Courant à vide	Amps	0.25
Vitesse nominale	Rpm	3500±200
Couple nominal	N.m	0.04
Couple de pointe	N.m	0.12
Constante de couple	N.m/A	0.043
Constante de force contre-électromotrice	V/kRPM	4.4
Longueur du corps	mm	42
Poids	Kg	0.3
SPÉCIFICATIONS AVEC ENGRENAGE PLANÉTAIRE
Nominal Couple	N.m	0.16
Vitesse nominale	Rpm	700±10%
Puissance nominale	W	12
RAPPORT		5:1

*Les produits peuvent être personnalisés sur demande spéciale.

Schéma de câblage

FONCTION	COULEUR
+5V	ROUGE	UL1007 26AWG
HALL A	JAUNE
HALLB	VERT
HALLC	BLEU
GND	NOIR
PHASE A	JAUNE	UL3265 22AWG
PHASE B	VERT
PHASE C	BLEU

Dimension mécanique

réduction planétaire 700 t/mn 0.12nm 42bly01a 002ag5 de boîte de vitesse de la NEMA 17 de 42mm 0

Spécifications électriques de la partie réducteur :

36mm Métallurgie des poudres

Matériau du boîtier	Roulement à la sortie	Charge radiale (10 mm de la bride) N	Charge axiale de l'arbre (N)	Force de serrage max. de l'arbre (N)	Jeu radial de l'arbre (mm)	Jeu de poussée de l'arbre (mm)	Jeu à vide (°)
Métallurgie des poudres	paliers lisses	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Rapport de réduction	Couple nominal admissible (Nm)	Couple momentané maximal admissible (Nm)	Efficacité %	Longueur (mm)	Poids (g)	Nombre de trains d'engrenages
1/4	0.3	1.0	81%	24.8	145	1
1/5
1/16	1.2	3.5	72%	32.4	173	2
1/20
1/25
1/53	2.5	7.5	65%	41.9	213	3
1/62
1/76
1/94
1/117

Serrage

Assemblage du réducteur
