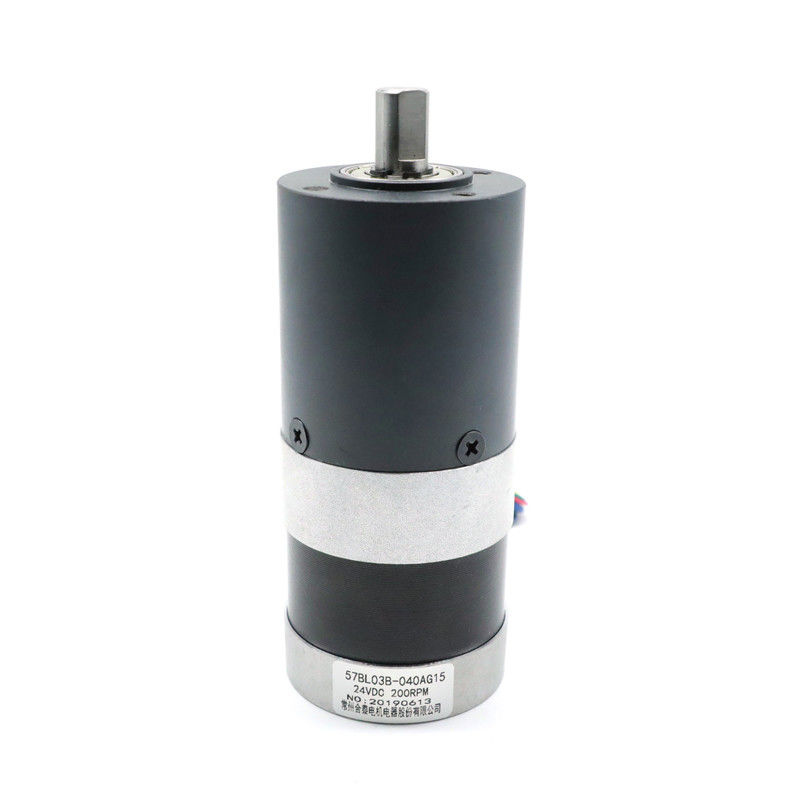

Boîte de vitesse planétaire 2 nanomètre 57BL03B 040AG15 de la NEMA 23 sans brosse de moteur de C.C de Bldc

  • Bldc Brushless Dc Motor Nema 23 Planetary Gearbox 2 NM 57BL03B 040AG15
  • Bldc Brushless Dc Motor Nema 23 Planetary Gearbox 2 NM 57BL03B 040AG15
  • Bldc Brushless Dc Motor Nema 23 Planetary Gearbox 2 NM 57BL03B 040AG15
  • Bldc Brushless Dc Motor Nema 23 Planetary Gearbox 2 NM 57BL03B 040AG15
  • Bldc Brushless Dc Motor Nema 23 Planetary Gearbox 2 NM 57BL03B 040AG15
Lieu d'origine La Chine
Nom de marque Hetai
Certification CE ROHS ISO
Numéro de modèle 57BL03B-040AG15
Quantité de commande min 50
Prix USD
Détails d'emballage Carton avec la boîte intérieure de mousse, palette
Délai de livraison 28-31
Conditions de paiement L/C, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 5000pcs/month

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Nom de produit Moteur sans brosse de boîte de vitesse Type de enroulement Étoile
Angle à effet Hall Angle 120° électrique Classe d'isolation B
Température ambiante -20℃~+50℃ Résistance d'isolation C.C de 100MΩ Min.500VC
Résistance diélectrique 600VAC 1 minute Niveau de protection IP40
Couple évalué de tolérance 8 N.M Nombre de trains d'engrenages 2
Mettre en évidence

NEMA sans brosse 23 de moteur de C.C de 57BL03B Bldc

,

Boîte de vitesse planétaire 57BL03B de la NEMA 23

,

57BL03B boîte de vitesse planétaire de la NEMA 23
Laisser un message
Description de produit

57BL03B-040AG15 moteur planétaire à faible bruit de boîte de vitesse de la NEMA 23 2 N.m sans brosse

Modèle Température ambiante Rapport de réduction Boîte de vitesse logeant le matériel Rapport à la sortie
57BL03B-039AG6 -20℃-50℃ 6:1 Métallurgie des poudres Roulement à billes
57BL03B-040AG15 -20℃-50℃ 15:1 Métallurgie des poudres Roulement à billes
57BL03B-041AG26 -20℃-50℃ 26:1 Métallurgie des poudres Roulement à billes



Spécifications électriques

    Modèle
Modèle de fabrication 57BL03B-040AG15
Numéro des phases Phase 3
Nombre de Polonais Polonais 4
Résistance entre phases OHMS 0,8
Tension nominale Volts continu 24
Aucune vitesse de charge T/MN 4000
Aucun courant de charge Ampères 0,6
Vitesse nominale T/MN 3000±200
Courant évalué 0,6
Couple évalué N.m 0,18
Puissance évaluée W 57
Couple maximal N.m 0,54
Constante de couple N.m/A 0,057
Constante arrière d'EMF V/kRPM 5,9
Longueur du corps millimètre 56,5
Poids Kilogramme 0,56
CARACTÉRISTIQUES DE MOTEUR AVEC L'ENGRENAGE PLANÉTAIRE
Couple évalué N.m 1,9
Vitesse nominale T/MN 200±10%
RAPPORT   15:1



des *Products peuvent être adaptés aux besoins du client par demande spéciale.



Diagramme de câblage



FONCTION COULEUR
+5V ROUGE UL1007 26AWG




HALL A JAUNE
HALLB VERT
HALLC BLEU
LA terre NOIR
PHASE A JAUNE UL1015 22AWG


PHASE B VERT
PHASE C BLEU



Dimension mécanique

Boîte de vitesse planétaire 2 nanomètre 57BL03B 040AG15 de la NEMA 23 sans brosse de moteur de C.C de Bldc 0



Hors de la métallurgie des poudres du diamètre 56mm



Logement du matériel Rapport à la sortie Charge radiale (10mm de la bride) N Charge axiale d'axe (N) Force de presse-ajustement d'axe maximum (N) Jeu radial de l'axe (millimètres) Jeu poussé de l'axe (millimètres) Contrecoup à vide (°)
Métallurgie des poudres paliers manchon ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5



Rapport de réduction Couple évalué de tolérance (nanomètre) Couple momentané maximum de tolérance (nanomètre) Efficiency%

Longueur

L

(millimètre)

 Poids (g) Nombre de trains d'engrenages
1/4 2,0 6,0 81% 41,3 491 1
1/6
1/15 8,0 25 72% 59,6 700 2
1/18
1/26
1/47 16

50



 72% 59,6 700 2
1/66



Dimension mécanique



Boîte de vitesse planétaire 2 nanomètre 57BL03B 040AG15 de la NEMA 23 sans brosse de moteur de C.C de Bldc 1



Les engrenages planétaires sont légèrement chers comparés aux vitesses traditionnelles. Cependant, ils garantissent un ROI élevé.

La conception est mille tout à fait complexe qu'ils sont efficaces et encore facile à maintenir.

De ceci, vous pouvez voir que la boîte de vitesse planétaire a beaucoup d'avantages.
