Moteur CC sans balais BLDC Nema 23 Réducteur planétaire 2 NM 57BL03B

Moteur CC sans balais BLDC Nema 23 Réducteur planétaire 2 NM 57BL03B

Nom De Marque:	Hetai
Numéro De Modèle:	Série 57BL03B
Nombre De Pièces:	50
Prix:	USD
Délai De Livraison:	28-31
Conditions De Paiement:	L/C, D/P, T/T, Western Union, MoneyGram

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE ROHS ISO

Nom du produit:

Moteur à boîte de vitesses sans balais

Type de enroulement:

Étoile

Hall Effect Angle:

Angle 120° électrique

Classe d'isolation:

Température ambiante:

-20 ℃ ~ + 50 ℃

Résistance d'isolation:

C.C de 100MΩ Min.500VC

Rigidité diélectrique:

600VAC 1 minute

Niveau de protection:

IP40

Torses de tolérance nominale:

8 Nm

Nombre de trains à engrenages:

Détails d'emballage:

Carton avec la boîte intérieure de mousse, palette

Capacité d'approvisionnement:

5000pcs/month

Mettre en évidence:

NEMA sans brosse 23 de moteur de C.C de 57BL03B Bldc

Boîte de vitesse planétaire 57BL03B de la NEMA 23

57BL03B boîte de vitesse planétaire de la NEMA 23

Description du produit

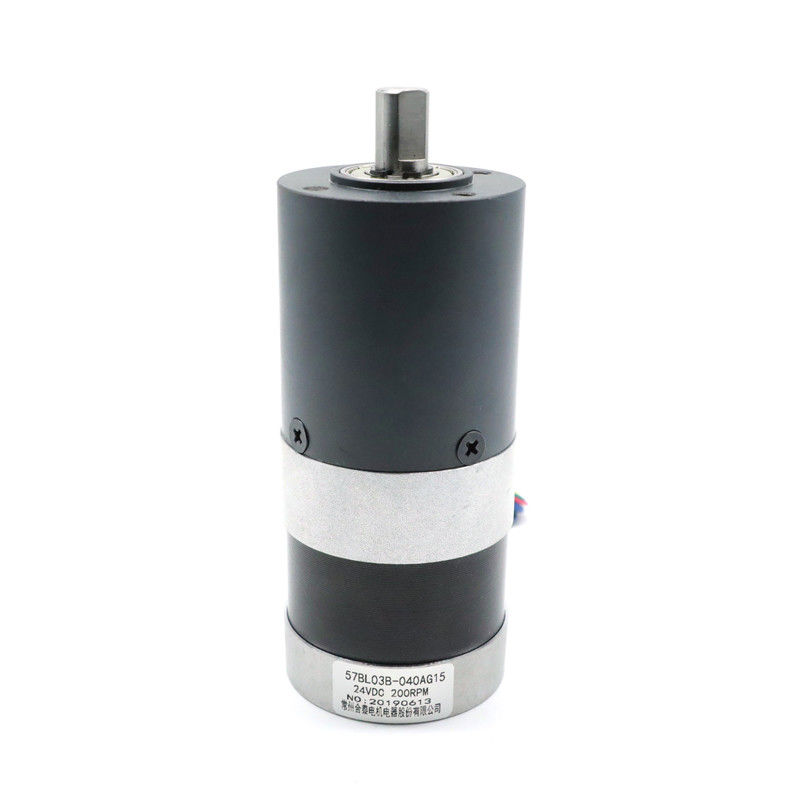

57BL03B-040AG15 Moteur brushless à réducteur planétaire NEMA 23 faible bruit 2 N.m

Modèle	Température ambiante	Rapport de réduction	Matériau du boîtier du réducteur	Roulement en sortie
57BL03B-039AG6	-20°C-50°C	6:1	Métallurgie des poudres	Roulement à billes
57BL03B-040AG15	-20°C-50°C	15:1	Métallurgie des poudres	Roulement à billes
57BL03B-041AG26	-20°C-50°C	26:1	Métallurgie des poudres	Roulement à billes

Spécification électrique

		Modèle
Modèle de fabrication		57BL03B-040AG15
Nombre de phases	Phase	3
Nombre de pôles	Pôles	4
Résistance ligne à ligne	OHMS	0.8
Tension nominale	VDC	24
Vitesse à vide	RPM	4000
Courant à vide	Amps	0.6
Vitesse nominale	Rpm	3000±200
Courant nominal	A	0.6
Couple nominal	N.m	0.18
Puissance nominale	W	57
Couple de pointe	N.m	0.54
Constante de couple	N.m/A	0.057
Constante de force contre-électromotrice	V/kRPM	5.9
Longueur du corps	mm	56.5
Poids	Kg	0.56
SPÉCIFICATIONS MOTEUR AVEC ENGRENAGE PLANÉTAIRE
Nominal Couple	N.m	1.9
Vitesse nominale	Rpm	200±10%
RAPPORT		15:1

*Les produits peuvent être personnalisés sur demande spéciale.

Schéma de câblage

FONCTION	COULEUR
+5V	ROUGE	UL1007 26AWG
HALL A	JAUNE
HALLB	VERT
HALLC	BLEU
GND	NOIR
PHASE A	JAUNE	UL1015 22AWG
PHASE B	VERT
PHASE C	BLEU

Dimension mécanique

Moteur CC sans balais BLDC Nema 23 Réducteur planétaire 2 NM 57BL03B 0

Diamètre extérieur 56mm Métallurgie des poudres

Matériau du boîtier	Roulement en sortie	Charge radiale (10mm de la bride) N	Charge axiale de l'arbre (N)	Force d'ajustement forcé maximale de l'arbre (N)	Jeu radial de l'arbre (mm)	Jeu de poussée de l'arbre (mm)	Jeu à vide (°)
Métallurgie des poudres	paliers lisses	≤450	≤200	≤1000	≤0.03	≤0.1	≤1.5

Rapport de réduction	Couple de tolérance nominal (Nm)	Couple de tolérance momentané maximal (Nm)	Efficacité%	Longueur L (mm)	Poids (g)	Nombre de trains d'engrenages
1/4	2.0	6.0	81%	41.3	491	1
1/6
1/15	8.0	25	72%	59.6	700	2
1/18
1/26
1/47	16	50	72%	59.6	700	2
1/66

Dimension mécanique

Moteur CC sans balais BLDC Nema 23 Réducteur planétaire 2 NM 57BL03B 1

Les engrenages planétaires sont légèrement plus chers que les engrenages traditionnels. Cependant, ils garantissent un retour sur investissement élevé.

La conception est assez complexe, bien qu'ils soient efficaces et faciles à entretenir.

De cela, vous pouvez voir que le réducteur planétaire présente de nombreux avantages.
