Moteur Brushless à Engrenages Micro NEMA23 24v 57mm 0.18nm Série 57BL03B

Moteur Brushless à Engrenages Micro NEMA23 24v 57mm 0.18nm Série 57BL03B

Nom De Marque:	Hetai
Numéro De Modèle:	57BL03B
Nombre De Pièces:	50
Prix:	USD
Délai De Livraison:	28-31
Conditions De Paiement:	L/C, D/P, T/T, Western Union, MoneyGram

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE ROHS ISO

Nom du produit:

Moteur à boîte de vitesses sans balais

Type de enroulement:

Étoile

Hall Effect Angle:

Angle 120° électrique

Classe d'isolation:

Température ambiante:

-20 ℃ ~ + 50 ℃

Résistance d'isolation:

C.C de 100MΩ Min.500VC

Rigidité diélectrique:

600VAC 1 minute

Rapport de réduction:

Max Axial Force:

Couple de tolérance momentané maximal:

25 N.M

Détails d'emballage:

Carton avec la boîte intérieure de mousse, palette

Capacité d'approvisionnement:

5000pcs/month

Mettre en évidence:

petit moteur sans brosse adapté

Boîte de vitesse planétaire 57BL03B de la NEMA 23

NEMA 23 57mm 57BL03B

Description du produit

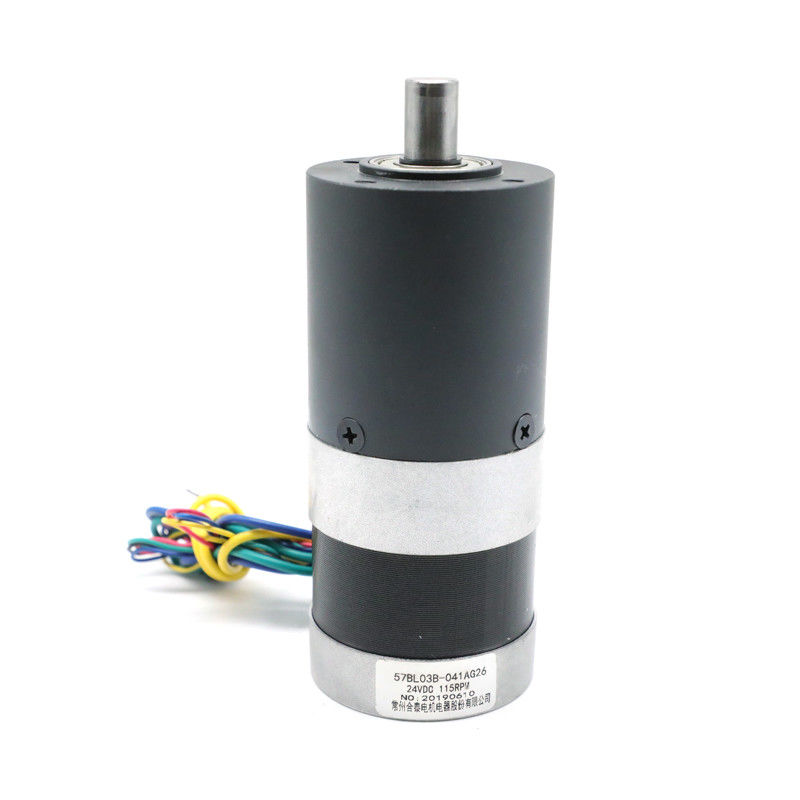

57BL03B-041AG26 moteur à courant continu sans balai NEMA23 pour la métallurgie des poudres à faible bruit

Rapport de vitesse large avec une longue durée de vie

Les produits de base doivent être présentés dans un emballage de qualité supérieure.est constitué d'un moteur sans balai CC à trois phases de 57 mm et d'une boîte de vitesses planétaire de 56 mm.La charge radiale (à 10 mm de la bride) de l'arbre de sortie de la boîte de vitesses est de 450 N et la charge axiale de l'arbre est de 200 N.

Pour la même capacité de charge, notre boîte de vitesses planétaire de métallurgie en poudre a une durée de vie plus longue que les boîtes de vitesses traditionnelles.Les aspects clés sont d'améliorer l'efficacité et la fiabilité de tout système mécanique.

Spécification électrique:

		Modèle
Modèle de fabrication		Les produits de base doivent être présentés dans un emballage de qualité supérieure.
Nombre de phases	Phases	3
Nombre de Polonais	Les Polonais	4
Résistance de ligne à ligne	Le système d'évaluation	0.8
Voltage nominal	VDC	24
Pas de vitesse de chargement	RPM	4000
Pas de courant de charge	Ampères	0.6
Vitesse nominale	Rpm	3 000 ± 200
Courant nominal	Une	0.6
Le couple nominal	N.m.	0.18
Puissance nominale	W	57
Le couple maximal	N.m.	0.54
Constante de couple	N.m.A.	0.057
Constante du champ électromagnétique arrière	V/kRPM	5.9
Longueur du corps	mm	56.5
Le poids	Poids de la pâte	0.56
Les caractéristiques du moteur avec engrenage planétaire
NomméLe couple	N.m.	3.3
Vitesse nominale	Rpm	115 ± 10%
RÉPORT		26:1

* Les produits peuvent être personnalisés sur demande spéciale.

Diagramme de câblage

Résultats de l'enquête	Couleur
+5V	Le rouge	Le produit doit être présenté sous la forme d'une couverture.
Salle A	Jaune
Salle B	Verte
Salle C	Le bleu
Le GND	Noir
Phase A	Jaune	Le produit doit être soumis à un contrôle de conformité.
Phase B	Verte
Phase C	Le bleu

Dimension mécanique

Moteur Brushless à Engrenages Micro NEMA23 24v 57mm 0.18nm Série 57BL03B 0

Diamètre extérieur 56 mmMétallurgie des poudres

Matériau de logement	Rameau à sortie	Charge radiale (à 10 mm de la bride) N	Charge axiale de l'arbre	La force maximale de pressage de l'arbre (N)	Le jeu radiale de l'arbre ((mm)	Le jeu de poussée de l'arbre ((mm)	Réaction de contrecoup à vide (°)
Métallurgie des poudres	roulements à manches	≤ 450	≤ 200	≤ 1000	≤ 003	≤ 01	≤ 15

Taux de réduction	Le couple à tolérance nominale (Nm)	Le couple de tolérance momentanée maximale (Nm)	Efficacité en %	Longueur L (mm)	Poids (g)	Nombre de trains à engrenages
Un quart	2.0	6.0	81%	41.3	491	1
1 / 6
Jéhovah nous protège, 15/4	8.0	25	72%	59.6	700	2
Les chrétiens, 1/18
Les chrétiens, 1/26
Le temps est compté.	16	50	72%	59.6	700	2
1/66

Dimension mécanique

Moteur Brushless à Engrenages Micro NEMA23 24v 57mm 0.18nm Série 57BL03B 1

Une boîte de vitesses planétaire, également connue sous le nom de boîte de vitesses épicyclique, est l'un des types de boîtes de vitesses les plus intéressants disponibles dans le contrôle de mouvement.Ils sont souvent utilisés dans l'automobile comme une partie importante des transmissions automatiques.

Comment fonctionne une boîte de vitesses planétaire?

L'alignement des engrenages peut être comparé à notre système solaire où les planètes tournent autour du soleil, d'où le nom de boîte de vitesses planétaire.
