précision planétaire 9.6V de la NEMA 23 de boîte de vitesse de moteur pas à pas de 10kgcm 57mm haute

  • 10kgcm 57mm Stepper Motor Gearbox Nema 23 Planetary High Precision 9.6V
  • 10kgcm 57mm Stepper Motor Gearbox Nema 23 Planetary High Precision 9.6V
  • 10kgcm 57mm Stepper Motor Gearbox Nema 23 Planetary High Precision 9.6V
  • 10kgcm 57mm Stepper Motor Gearbox Nema 23 Planetary High Precision 9.6V
Lieu d'origine La Chine
Nom de marque HeTai
Certification CE ROHS ISO
Numéro de modèle 57BYGH321-03AG6
Quantité de commande min 50
Prix USD
Détails d'emballage Carton avec la boîte intérieure de mousse, palette
Délai de livraison 25 JOURS
Conditions de paiement L/C, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 10000 PCs/mois

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Nom de produit Moteur de boîte de vitesse de progression Exactitude d'étape ± 5%
Hausse de la température ℃ 80 maximum Résistance d'isolation C.C de 100MΩ Min.500VC
Température ambiante -20℃~+50℃ Résistance diélectrique 500VAC 1 minute
Boîte de vitesse logeant le matériel Métallurgie des poudres Rapport à la sortie palier manchon
Tension évaluée 6.9V RESITSTANCE 9,6 Ω/PHASE
Surligner

boîte de vitesse planétaire 9.6V de la NEMA 23

,

Boîte de vitesse planétaire 9.6V de NEMA

,

Boîte de vitesse pour le moteur pas à pas de la NEMA 23
Laisser un message
Description de produit

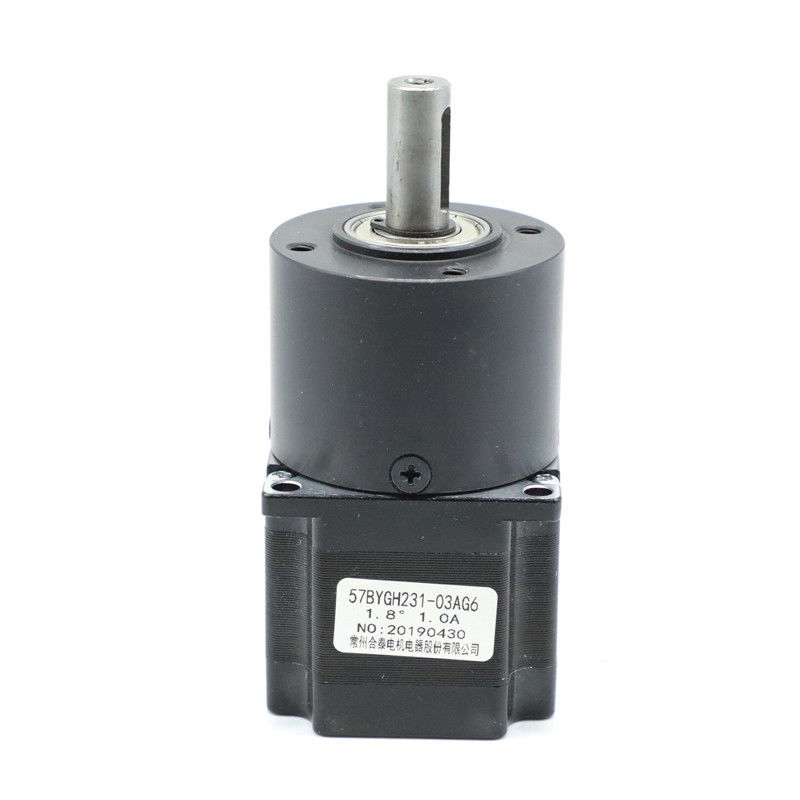

57BYGH231-03AG6 ralentisseur planétaire de moteur de boîte de vitesse d'étape de la haute précision 9.6V de la NEMA 23



57BYGH231-03AG6 se compose 2 d'un moteur de progression de la phase 57mm et d'une boîte de vitesse 56mm planétaire. Le matériel de logement de la boîte de vitesse de 56mm est métallurgie des poudres. Le jeu radial de l'axe est ≤0.03mm, et le jeu poussé de l'axe est ≤0.1. Le contrecoup à vide est le ° ≤1.5.

Pour le même montant de capacité de charge, notre boîte de vitesse planétaire de métallurgie des poudres a une durée de vie plus élevée de service que les boîtes de vitesse traditionnelles. Les aspects clé sont d'améliorer l'efficacité et la fiabilité dans n'importe quel système mécanique.





Spécifications électriques

ANGLE D'ÉTAPE °/STEP 1,8
TENSION ÉVALUÉE V 9,6
COURANT A/PHASE 1,0
RÉSISTANCE Ω/PHASE 9,6
INDUCTANCE mH/PHASE 20
TENIR LE COUPLE kg.cm 10
CLASSE D'ISOLATION B

des *Products peuvent être adaptés aux besoins du client par demande spéciale.


Diagramme de câblage

précision planétaire 9.6V de la NEMA 23 de boîte de vitesse de moteur pas à pas de 10kgcm 57mm haute 0

Dimension mécanique

précision planétaire 9.6V de la NEMA 23 de boîte de vitesse de moteur pas à pas de 10kgcm 57mm haute 1

Spécifications électriques de pièce de boîte de vitesse



Hors de la métallurgie des poudres du diamètre 56mm



Logement du matériel Rapport à la sortie Charge radiale (10mm de la bride) N Charge axiale d'axe (N) Force de presse-ajustement d'axe maximum (N) Jeu radial de l'axe (millimètres) Jeu poussé de l'axe (millimètres) Contrecoup à vide (°)
Métallurgie des poudres palier manchon ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5



Rapport de réduction Couple évalué de tolérance (nanomètre) Couple momentané maximum de tolérance (nanomètre) Efficiency%

Longueur

L

(millimètre)

 Poids (g) Nombre de trains d'engrenages
1/4 2,0 6,0 81% 41,3 491 1
1/6
1/15 8,0 25 72% 59,6 700 2
1/18
1/26
1/47 16



50



 72% 59,6 700 2
1/66



Dimension mécanique



précision planétaire 9.6V de la NEMA 23 de boîte de vitesse de moteur pas à pas de 10kgcm 57mm haute 2





Basé sur tous ces avantages, notre société se spécialise en produisant les moteurs de progression hybrides, moteurs sans brosse de C.C, moteurs servo, moteurs de boîte de vitesse et ainsi de suite. Les produits sont appliqués dans des robots, machines de emballage, machines de textile, instruments médicaux, machines d'impression, équipement intelligent de logistique… Hetai envoie également ses produits aux Etats-Unis, l'Europe, l'Asie du Sud-Est, et en Chine totale.
précision planétaire 9.6V de la NEMA 23 de boîte de vitesse de moteur pas à pas de 10kgcm 57mm haute 3
précision planétaire 9.6V de la NEMA 23 de boîte de vitesse de moteur pas à pas de 10kgcm 57mm haute 4

En ayant une disposition différente de la vitesse de soleil et des engrenages planétaires, le couple à haute production et le rapport large de vitesse sont réalisés. Indépendamment de ces derniers, les boîtes de vitesse planétaires ont l'inertie inférieure et la transmission élevée de couple. Tous ceux-ci sont des aspects clé qui garantissent l'efficacité.

La capacité de varier exactement le degré de puissance et de vitesse rend les boîtes de vitesse planétaires appropriées à beaucoup d'applications spéciales telles que des turbines de vent, moteurs à combustion interne, et ainsi de suite.
