Contrôleur intégré Module de moteur pas à pas de la NEMA 17 interface parallèle de 2 phases
| Lieu d'origine | La Chine |
|---|---|
| Nom de marque | Hetai |
| Certification | CE |
| Numéro de modèle | HTD421 |
| Quantité de commande min | 50 |
| Prix | USD |
| Détails d'emballage | Carton avec la boîte intérieure de mousse, palette |
| Délai de livraison | 28-31 |
| Conditions de paiement | L/C, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement | 10000 PCs/mois |
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| nom de produit | Conducteur de moteur de progression | Alimentation d'énergie | 3.3V-5V ou 12V-24V |
|---|---|---|---|
| Courant de moteur de sortie | Crête 2A | la température fonctionnante | 0℃~+40℃ |
| Storagetemperature | -10℃~70℃ | Conduisez la méthode | Contrôle actuel constant de PWM |
| subdivision facultative | Microstep 1/2/4/8/16/32 | longueur | 34/40/48/60mm |
| Surligner | Conducteur intégré de moteur pas à pas,conducteur de moteur pas à pas de la NEMA 17,Contrôleur de moteur pas à pas de la NEMA 17 |
||
Description de produit

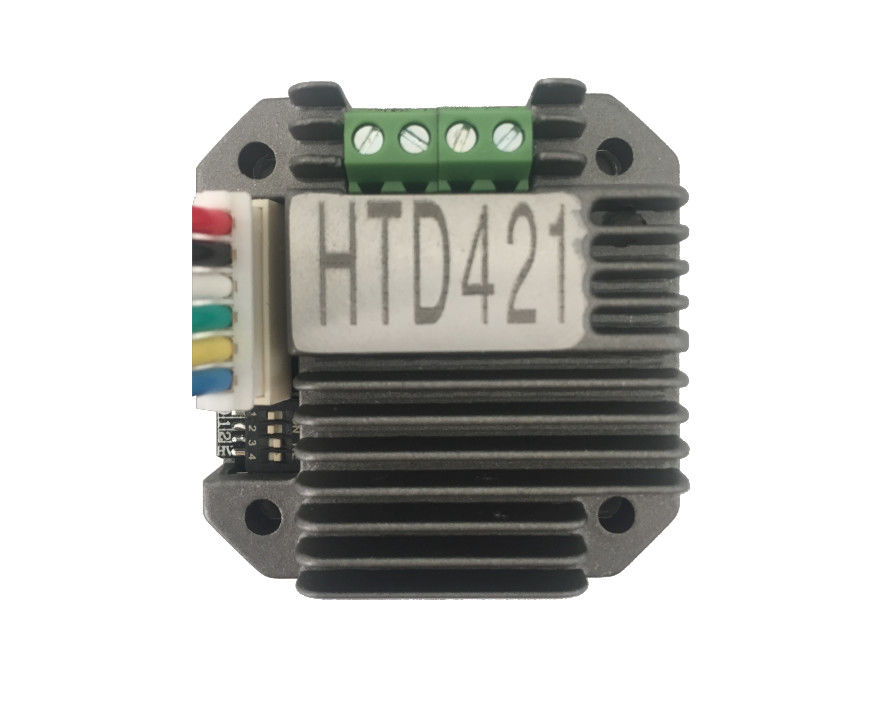

HTD421 conducteur Integrated Driver d'interface parallèle de 2 phases pour le moteur pas à pas de la NEMA 17
Caractéristique du produit
La conception miniature, installation commode, peut être intégrée avec 42 moteurs pas à pas
- logement inclus Chaleur-dispersé de fonte d'aluminium
- Demi courant automatique quand a cessé le fonctionnement
- Isolement photoélectrique d'interface parallèle, compatibles ultra-rapides avec les niveaux 2A de la logique 3.3-5V et 12-24V sans interruption réglables
- Microstep 1/2/4/8/16/32 subdivision facultative
Paramètre de produit
|
ALIMENTATION D'ÉNERGIE |
C.C 12V-DC 35V/2A, C.C 24V est recommandé |
|
|
Interface parallèle |
VCC |
Alimentation d'énergie. Sélection 3.3V-5V ou 12V-24V d'interrupteur à positions multiples |
|
DIR |
0V ou VCC. Actuel : 8mA@3.3V/8mA@12V/15mA@5V/18mA@24V |
|
|
STP |
0V ou VCC. Actuel : 8mA@3.3V/8mA@12V/15mA@5V/18mA@24V Fréquence 0-20KHz |
|
| En |
0V ou VCC. Actuel : 8mA@3.3V/8mA@12V/15mA@5V/18mA@24V Fréquence 0-20KHz |
|
|
Courant de moteur de sortie |
Crête 2A (maximum monophasé), utilisation réelle 0-2A réglable |
|
Méthode d'entraînement |
Contrôle actuel constant de PWM |
|
Subdivision d'entraînement |
Sélection d'arrangement d'interrupteur à positions multiples 1, 2, 4, 8, 16, 32 |
|
Résistance d'isolation |
> 100M- à la température et à la pression normales |
|
Résistance diélectrique |
0.5KV, 1 minute à la température normale et pression |
|
Protection |
Connexion d'inverse d'entrée, surcharge, surchauffe d'entraînement, surintensité d'entraînement |
Le conducteur a la mêmes position et taille de trou comme moteur pas à pas 42.
Interface électrique
Dimension de plongeur
Câblage
Diagramme d'installation de conducteur
Avantage de produit
Les avantages des moteurs intégrés incluent la facilité de la disposition, la complexité réduite de câblage, l'installation et la construction plus rapide de système, et la compatibilité de conducteur de moteur. En outre, une unité intégrée avec un système de contrôle intégré est également fournie.
Les avantages du moteur et les boîtes de commande intégrés incluent la facilité de l'exécution, la complexité réduite de câblage, l'installation et la construction plus rapide d'un système, et la compatibilité garantie de moteur-commande. En plus, les unités intégrées qui incorporent des systèmes sur une puce (SoC) sont également disponibles.
