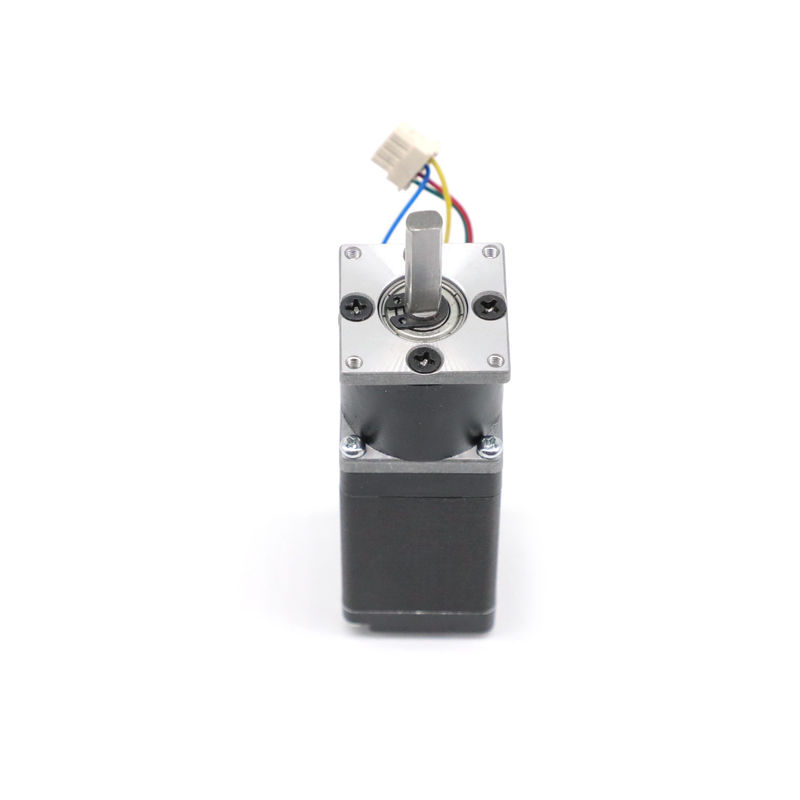

6 moteur pas à pas de la NEMA 11 de fil avec la réduction 1 144 de la boîte de vitesse 28mm

  • 6 Wire Nema 11 Stepper Motor With Gearbox 28mm Reduction 1 144
  • 6 Wire Nema 11 Stepper Motor With Gearbox 28mm Reduction 1 144
  • 6 Wire Nema 11 Stepper Motor With Gearbox 28mm Reduction 1 144
  • 6 Wire Nema 11 Stepper Motor With Gearbox 28mm Reduction 1 144
Lieu d'origine La Chine
Nom de marque HeTai
Certification CE ROHS ISO
Numéro de modèle 28BYGH
Quantité de commande min 50
Prix USD
Détails d'emballage Carton avec la boîte intérieure de mousse, palette
Délai de livraison 25 JOURS
Conditions de paiement L/C, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 10000 PCs/mois

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
nom de produit Moteur de boîte de vitesse de progression Exactitude d'étape ± 5%
Hausse de la température ℃ 80 maximum Résistance d'isolation C.C de 100MΩ Min.500VC
Température ambiante -20℃~+50℃ Résistance diélectrique 500VAC 1 minute
Max Radial Force 28N (20mm de la bride avant) Max Axial Force 10N
Boîte de vitesse appropriée 22mm, 28mm Matériel de boîte de vitesse Métallurgie des poudres
Surligner

moteur pas à pas de la NEMA 11 avec la boîte de vitesse 28mm

,

moteur pas à pas de 28mm

,

Moteur pas à pas de 6 fils
Laisser un message
Description de produit

28BYGH moteur pas à pas de la NEMA 11 avec le 1:144 maximum de rapport de réduction de boîte de vitesse de 28mm



les *Products peuvent assortir la boîte de vitesse 22.28mm

La métallurgie des poudres la boîte de vitesse que de 22 millimètres avec l'incidence poreuse a des choix du rapport de réduction suivant :



Étape 1



1/4, 1/4.75





Étape 2



1/16, 1/19, 1/22, 1/26





Étape 3



1/76, 1/88, 1/104, 1/121, 1/144



Pour la boîte de vitesse de 28mm, il y a 2 rapports de réduction qui sont &1:6 de 1:3 (chacun des deux sont une étape).

Faites descendre l'écran svp pour voir plus de détails au sujet de la boîte de vitesse



Spécifications électriques de PIÈCE de MOTEUR :



MODÈLE ANGLE D'ÉTAPE
(°/STEP)		  FIL DE CONNEXION
(NON)		 TENSION
(v)		 COURANT
(A/PHASE)		 RÉSISTANCE
(Ω/PHASE)		 INDUCTANCE
(MH/PHASE)		 TENIR LE COUPLE
(G.CM)		 TAILLE DE MOTEUR
L (MILLIMÈTRE)		 POIDS DE MOTEUR
(Kilogramme)
28BYGH102-01 1,8 4 3,90 0,67 6,3 3,2 600 32 0,11
28BYGH105-01 6 3,1 0,95 3,3 1,0 430 32 0,11
28BYGH301 4 4,56 0,67 6,8 4,9 950 45 0,17
28BYGH303 6 3,40 0,95 3,4 1,0 750 45 0,14
28BYGH501 4 8,04 0,67 12,0 7,2 1200 51 0,19
28BYGH502 6 3,80 0,95 4,0 1,3 900 51 0,20

des *Products peuvent être adaptés aux besoins du client par demande spéciale.





Dimension mécanique

6 moteur pas à pas de la NEMA 11 de fil avec la réduction 1 144 de la boîte de vitesse 28mm 0

Diagramme de câblage

6 moteur pas à pas de la NEMA 11 de fil avec la réduction 1 144 de la boîte de vitesse 28mm 1

Spécifications électriques de PIÈCE de BOÎTE DE VITESSE :



Hors du diamètre 22mm



Logement du matériel Rapport à la sortie Charge radiale (10mm de la bride) N Charge axiale d'axe (N) Force de presse-ajustement d'axe maximum (N) Jeu radial de l'axe (millimètres) Jeu poussé de l'axe (millimètres) Contrecoup à vide (°)
Métallurgie des poudres

Poreux

incidence

 ≤35 ≤15 ≤80 ≤0.08 ≤0.4 ≤1.5



Rapport de réduction Couple évalué de tolérance (nanomètre) Couple momentané maximum de tolérance (nanomètre) Efficiency% Longueur (millimètres) Poids (g) Nombre de trains d'engrenages
1/4 0,1 0,3 81% 13,9 29 1
1/4.75
1/16 0,4 1,2 72% 32,4 52 2
1/19
1/22
1/26
1/76 0,8 2,5 65% 43,9 73 3
1/88
1/104
1/121
1/144



Dimension mécanique

6 moteur pas à pas de la NEMA 11 de fil avec la réduction 1 144 de la boîte de vitesse 28mm 2

Hors du diamètre 28mm





Logement du matériel Rapport à la sortie Charge radiale (10mm de la bride) N Charge axiale d'axe (N) Force de presse-ajustement d'axe maximum (N) Jeu radial de l'axe (millimètres) Jeu poussé de l'axe (millimètres) Contrecoup à vide (°)
Métallurgie des poudres palier manchon ≤80 ≤30 ≤200 ≤0.03 ≤0.4 ≤1.5



Rapport de réduction Couple évalué de tolérance (nanomètre) Couple momentané maximum de tolérance (nanomètre) Efficiency% Longueur (millimètres) Poids (g) Nombre de trains d'engrenages
1/3 0,2 0,6 81% 28,5 105 1
1/6



Dimension mécanique

6 moteur pas à pas de la NEMA 11 de fil avec la réduction 1 144 de la boîte de vitesse 28mm 3
