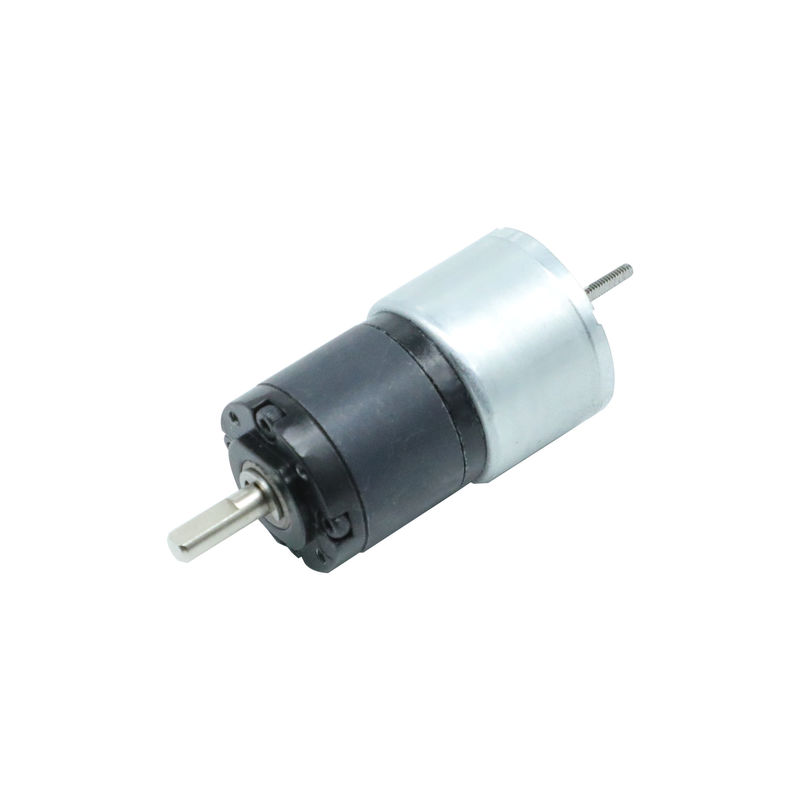

phase sans brosse 0.02nm du moteur 24V 8w 3 d'engrenage planétaire de C.C de 22mm

phase sans brosse 0.02nm du moteur 24V 8w 3 d'engrenage planétaire de C.C de 22mm

Nom De Marque:	Hetai
Numéro De Modèle:	22BL201-001
Nombre De Pièces:	50
Prix:	USD
Délai De Livraison:	28-31
Conditions De Paiement:	L/C, D/P, T/T, Western Union, MoneyGram

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE ROHS ISO

nom de produit:

Moteur sans brosse de boîte de vitesse

Type de enroulement:

Étoile

Angle à effet Hall:

Angle 120° électrique

Classe d'isolation:

Température ambiante:

-20℃~+50℃

Résistance d'isolation:

C.C de 100MΩ Min.500VC

Résistance diélectrique:

600VAC 1 minute

Niveau de protection:

IP40

Boîte de vitesse logeant le matériel:

Métallurgie des poudres

Incidence de boîte de vitesse:

Incidence poreuse

Charge radiale de boîte de vitesse (10mm de la bride):

≤35N

Charge axiale d'axe de boîte de vitesse:

≤15N

Détails d'emballage:

Carton avec la boîte intérieure de mousse, palette

Capacité d'approvisionnement:

1000pcs/month

Mettre en évidence:

Moteur 24V 8w d'engrenage planétaire

Boîte de vitesse sans brosse

moteur sans brosse 22mm

Description du produit

22mm 3 match sans brosse de moteur de C.C de la phase 24V avec la boîte de vitesse planétaire de métallurgie des poudres

La boîte de vitesse de 22mm a 3 étapes de rapport de réduction. La première phase a des rapports de réduction de 1:4 et le 1:4.75, le couple évalué de tolérance est de 0,1 nanomètres, de maximum à 0.3NM. La seconde étape a des rapports de réduction de 1h16, 1h19, 1h22, 1h26. Le couple évalué de tolérance pour l'étape 2 est 0.4NM, couple maximal est 1.2NM. La troisième étape a des rapports de réduction de 1:88, de 1:104, de 1:121 et de 1:144. Le couple évalué de tolérance est de 0,8 nanomètres, et maximum à 2.4NM.

La série 22BL est légère et qui fait gagner de la place, très approprié à ceux qui doivent fortement dedans installer l'espace.

Spécifications électriques de PIÈCE de MOTEUR :

		Modèle
Spécifications	Unité	22BL201-001
Numéro des phases	Phase	3
Nombre de Polonais	Polonais	8
Tension évaluée	Volts continu	24
Vitesse nominale	T/MN	4800
Courant évalué		0,6
Couple évalué	N.m	0,02
Puissance évaluée	W	8,0
Couple maximal	mN.m	0,06
Courant de pointe	Ampères	1,8
Constante de couple	N.m/A	0,033
Constante arrière d'EMF	V/kRPM	3,5
Longueur du corps	millimètre	68
Poids	Kilogramme	0,11

Dimension mécanique

phase sans brosse 0.02nm du moteur 24V 8w 3 d'engrenage planétaire de C.C de 22mm 0

*Note : Les produits peuvent être adaptés aux besoins du client par votre demande. Veuillez nous contacter pour plus de détails.

les *Products peuvent assortir la boîte de vitesse 22 millimètres

Diagramme de câblage :

TABLE ÉLECTRIQUE DE CONNEXION
FONCTION	COULEUR
TP	ORANGE	UL1061 26AWG
LA terre	NOIR	UL1332 28AWG
PHASE A	BROWN
PHASE B	BLANC
PHASE C	POURPRE
+5V	ROUGE
HALL A	JAUNE
HALL B	VERT
HALL C	BLEU

Spécifications électriques de PIÈCE de BOÎTE DE VITESSE :

Logement du matériel

Rapport à la sortie

Charge radiale (10mm de la bride) N

Charge axiale d'axe (N)

Force de presse-ajustement d'axe maximum (N)

Jeu radial de l'axe (millimètres)

Jeu poussé de l'axe (millimètres)

Contrecoup à vide (°)

Métallurgie des poudres

Poreux

incidence

≤35

≤15

≤80

≤0.08

≤0.4

≤1.5

Rapport de réduction	Couple évalué de tolérance (nanomètre)	Couple momentané maximum de tolérance (nanomètre)	Efficiency%	Longueur (millimètres)	Poids (g)	Nombre de trains d'engrenages
1/4	0,1	0,3	81%	13,9	29	1
1/4.75
1/16	0,4	1,2	72%	32,4	52	2
1/19
1/22
1/26
1/76	0,8	2,4	65%	43,9	73	3
1/88
1/104
1/121
1/144

Dimension mécanique

Les avantages d'un moteur sans brosse au-dessus des moteurs balayés sont rapport élevé de puissance-à-poids, grande vitesse, contrôle électronique, et bas entretien. Les moteurs sans brosse trouvent des applications dans des endroits tels que des périphériques d'ordinateur (unités de disques, imprimantes), des machines-outils tenues dans la main, et des véhicules s'étendant des avions modèles aux automobiles. Dans des machines à laver modernes, les moteurs sans brosse de C.C ont permis le remplacement des ceintures en caoutchouc et des boîtes de vitesse par une conception de direct-commande.
