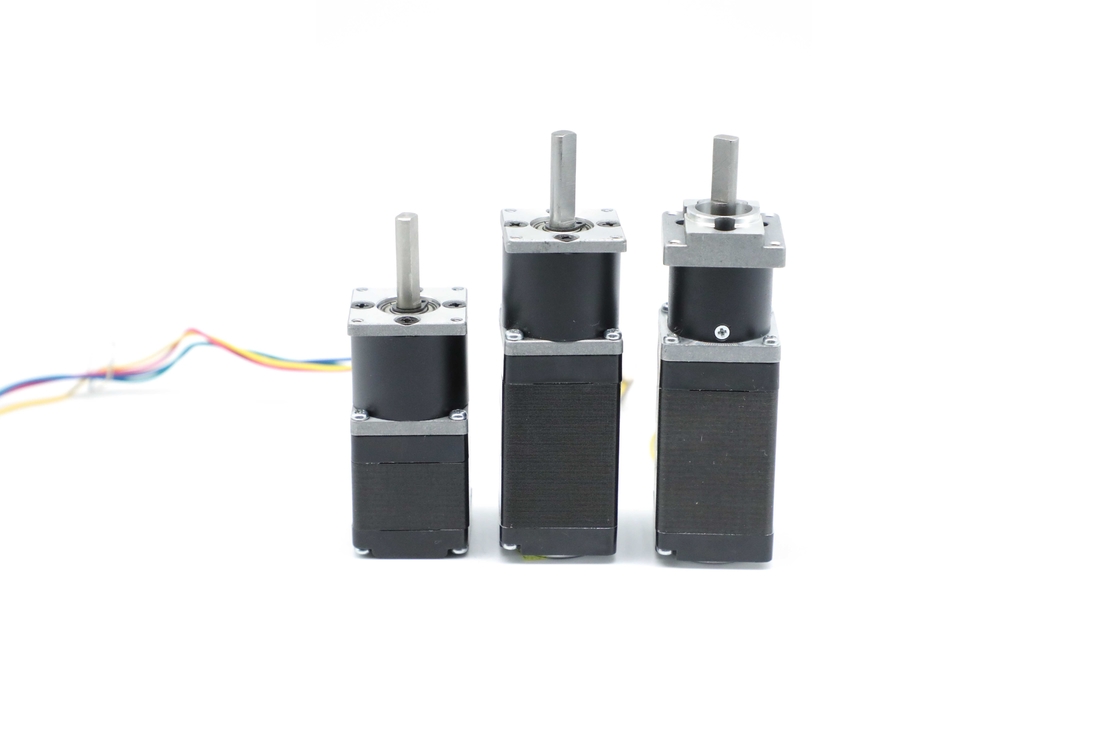

Nema11 moteur 3.4W planétaire de la boîte de vitesse 12V 40.5mm avec la boîte de vitesse 28BL01AG14
| Lieu d'origine | La Chine |
|---|---|
| Nom de marque | HeTai |
| Certification | CE ROHS ISO |
| Numéro de modèle | 28BL01AG14 |
| Quantité de commande min | 50 |
| Prix | USD |
| Détails d'emballage | Carton avec la boîte intérieure de mousse, palette |
| Délai de livraison | 25 jours |
| Conditions de paiement | L/C, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement | 10000 PCs/mois |
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Nom de produit | Moteur sans brosse de boîte de vitesse | Tension | 12 |
|---|---|---|---|
| vitesse nominale | 214±10% | rapport de réduction | 1/14 |
| Couple évalué | 0,15 nanomètres | Résistance d'isolation | 100MΩ Min.500 volts continu |
| Classe d'isolation | B | Taille de moteur | 40,5 millimètres |
| Jeu poussé d'axe | ≤0.4 | De puissance de sortie | 3.4W |
| Contrecoup à vide | ≤1.5° | Poids de moteur | 0,25 kilogrammes |
| Mettre en évidence | Boîte de vitesse Nema11 planétaire,Nema11 boîte de vitesse planétaire 12V,moteur 12V sans brosse avec la boîte de vitesse |
||
Description de produit
Nema11 moteur 3.4W planétaire de la boîte de vitesse 12V 40.5mm avec la boîte de vitesse 28BL01AG14
Puisqu'il y a un contact plus extérieur. Le défilement est beaucoup plus doux, et il n'y a presque aucun saut. Donc il y a à faible bruit dans la boîte de vitesse planétaire motor.28BL01AG14 est un genre de mini moteurs. L'aspect clé pour assurer l'efficacité est que la boîte de vitesse planétaire a la basse inertie et la transmission élevée de couple. Le choix d'une boîte de vitesse planétaire avec les caractéristiques correctes est une manière fiable d'améliorer l'efficacité de n'importe quel système mécanique.
Spécifications électriques :
| Modèle | ||||
| Pièce de moteur | 28BL01AG14 | 28BL02AG30 | 28BL03AG64 | |
| Rapport | 1h14 | 1h30 | 1:64 | |
| Diamètre de boîte de vitesse | 28 | 28 | 28 | |
| Numéro des phases | Phase | 3 | 3 | 3 |
| Nombre de Polonais | Polonais | 4 | 4 | 4 |
| Tension évaluée | Volts continu | 12 | 24 | 24 |
| Couple évalué | N.m | 0,15 | 0,65 | 2 |
| Vitesse nominale | T/MN | 214 | 100 | 46 |
| RatedCurrent | Ampères | 0,9 | 1 | 2 |
| De puissance de sortie | Watts | 3,4 | 6,8 | 9,6 |
| Taille de moteur | millimètre | 40,5 | 53 | 78 |
| Poids de moteur | Kilogramme | 0,25 | 0,31 | 0,36 |
des *Products peuvent être adaptés aux besoins du client par demande spéciale.
Diagramme de câblage
|
TABLE ÉLECTRIQUE DE CONNEXION |
||
| FONCTION | COULEUR | |
| +5V | ROUGE | UL1007 26AWG |
| HALL A | VERT | |
| HALL B | BLEU | |
| HALL C | BLANC | |
| LA terre | NOIR | |
| PHASE A | ORANGE | |
| PHASE B | JAUNE | |
| PHASE C | BROWN | |
Dimension mécanique
Vous pouvez choisir la boîte de vitesse différente de :
Hors de la métallurgie des poudres du diamètre 28mm
| Logement du matériel | Rapport à la sortie | Charge radiale (10mm de la bride) N | Charge axiale d'axe (N) | Force de presse-ajustement d'axe maximum (N) | Jeu radial de l'axe (millimètres) | Jeu poussé de l'axe (millimètres) | Contrecoup à vide (°) |
| Métallurgie des poudres | paliers manchon | ≤80 | ≤30 | ≤200 | ≤0.03 | ≤0.4 | ≤1.5 |
| Type carré de la boîte de vitesse 28 planétaires | ||||||
| Rapport de réduction | Couple évalué de tolérance (nanomètre) | Couple momentané maximum de tolérance (nanomètre) | Efficiency% |
Longueur L (millimètre) |
Poids (g) | Nombre de trains d'engrenages |
| 1/3 | 0,2 | 0,6 | 81% | 28,5 | 105 | 1 |
| 1/6 | ||||||
| Type rond de la boîte de vitesse 28 planétaires | ||||||
| Rapport de réduction | Couple évalué de tolérance (nanomètre) | Couple momentané maximum de tolérance (nanomètre) | Efficiency% |
Longueur L (millimètre) |
Poids (g) | Nombre de trains d'engrenages |
| 1/14 | 0,5 | 1,5 | 72% | 29,8 | 92 | 1 |
| 1/30 | ||||||
| 1/64 | 1,8 | 5 | 65% | 40 | 105 | 1 |
| 1/107 | ||||||
