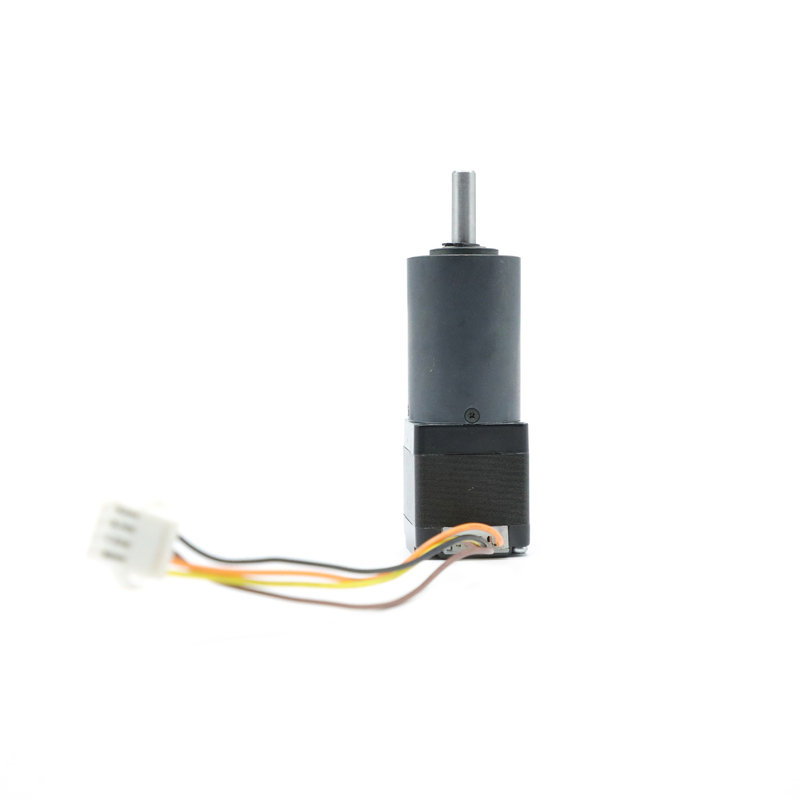

Couple élevé 4.22V 0.67A de moteur pas à pas de boîte de vitesse de la NEMA 11
| Lieu d'origine | La Chine |
|---|---|
| Nom de marque | HeTai |
| Certification | CE ROHS ISO |
| Numéro de modèle | 28YGH102-XXAG107 |
| Quantité de commande min | 50 |
| Prix | USD |
| Détails d'emballage | Carton avec la boîte intérieure de mousse, palette |
| Délai de livraison | 25 jours |
| Conditions de paiement | L/C, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement | 10000 PCs/mois |
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Nom de produit | Moteur de boîte de vitesse de progression | Angle d'étape | ° 1,8 |
|---|---|---|---|
| Hausse de température | ℃ 80 maximum | Actuel | 0.67A |
| Température ambiante | -20℃~+50℃ | Tenir le couple | 6kg.cm |
| Inductance | 3.7mh/phase | Rapport à la sortie | paliers manchon |
| Charge radiale (10mm de la bride) | ≤450N | Charge axiale d'axe | ≤200N |
| Mettre en évidence | moteur pas à pas de la boîte de vitesse 0.67A,Moteur pas à pas de boîte de vitesse de la NEMA 11,Moteur pas à pas de couple élevé avec la boîte de vitesse |
||
Description de produit
Couple élevé rentable de moteur pas à pas de boîte de vitesse de la NEMA 11 4.22V 0.67A 28YGH102-XXAG107
Les boîtes de vitesse planétaires, également connues sous le nom de boîtes de vitesse planétaires, sont l'un des types les plus intéressants de boîtes de vitesse dans le contrôle de mouvement.
28YGH102-XXAG107 est un genre de moteurs micro. Son détail est couple à faible bruit et élevé. Le centre de la vitesse d'entrée de la boîte de vitesse planétaire tourne autour du centre de la vitesse de sortie, et l'axe d'entrée et l'axe de sortie sont alignés. Ceci prouve que c'est une boîte de vitesse avec les mêmes centres de rotation d'entrée et sortie
Ce modèle utilise une boîte de vitesse de métallurgie des poudres de 28mm, la conception est mille tout à fait complexe qu'ils sont efficaces et encore facile à maintenir.
Spécifications électriques
| ANGLE D'ÉTAPE | °/STEP | 1,8 |
| TENSION ÉVALUÉE | V | 4,22 |
| COURANT | A/PHASE | 0,67 |
| RÉSISTANCE | Ω/PHASE | 6,3 |
| INDUCTANCE | mH/PHASE | 3,7 |
| TENIR LE COUPLE | kg.cm | 6 |
| CLASSE D'ISOLATION | B | |
des *Products peuvent être adaptés aux besoins du client par demande spéciale.
Diagramme de câblage
Dimension mécanique
Diagramme de câblage
| TABLE ÉLECTRIQUE DE CONNEXION | ||
| FONCTION | COULEUR | |
| +5V | ROUGE | UL1007 26AWG |
| HALL A | VERT | |
| HALL B | BLEU | |
| HALL C | BLANC | |
| LA terre | NOIR | |
| PHASE A | ORANGE | |
| PHASE B | JAUNE | |
| PHASE C | BROWN | |
Spécifications électriques de BOÎTE DE VITESSE
Hors de la métallurgie des poudres du diamètre 28mm
| Logement du matériel | Rapport à la sortie | Charge radiale (10mm de la bride) N | Charge axiale d'axe (N) | Force de presse-ajustement d'axe maximum (N) | Jeu radial de l'axe (millimètres) | Jeu poussé de l'axe (millimètres) | Contrecoup à vide (°) |
| Métallurgie des poudres | paliers manchon | ≤80 | ≤30 | ≤200 | ≤0.03 | ≤0.4 | ≤1.5 |
| Type carré de la boîte de vitesse 28 planétaires | ||||||
| Rapport de réduction | Couple évalué de tolérance (nanomètre) | Couple momentané maximum de tolérance (nanomètre) | Efficiency% |
Longueur L (millimètre) |
Poids (g) | Nombre de trains d'engrenages |
| 1/3 | 0,2 | 0,6 | 81% | 28,5 | 105 | 1 |
| 1/6 | ||||||
| Type rond de la boîte de vitesse 28 planétaires | ||||||
| Rapport de réduction | Couple évalué de tolérance (nanomètre) | Couple momentané maximum de tolérance (nanomètre) | Efficiency% |
Longueur L (millimètre) |
Poids (g) | Nombre de trains d'engrenages |
| 1/14 | 0,5 | 1,5 | 72% | 29,8 | 92 | 1 |
| 1/30 | ||||||
| 1/64 | 1,8 | 5 | 65% | 40 | 105 | 1 |
| 1/107 | ||||||
Moteur d'étape tête multi d'échelle de nourriture
éolienne tête multi
La société consacre pour produire et concevoir le moteur d'étape, le moteur sans brosse de C.C, et le moteur de boîte de vitesse. Veuillez nous contacter directement si vous êtes intéressé.
