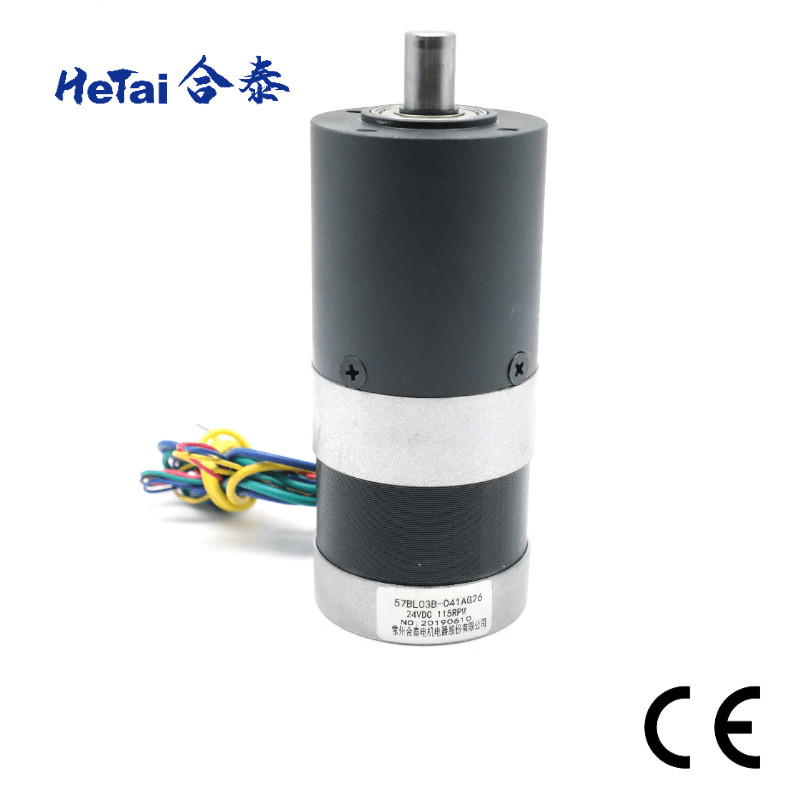

Moteur sans brosse personnalisable NEMA23 24v 0.8ohms 57mm*57mm de boîte de vitesse

  • Customizable Brushless Gearbox Motor NEMA23 24v 0.8ohms 57mm*57mm
  • Customizable Brushless Gearbox Motor NEMA23 24v 0.8ohms 57mm*57mm
  • Customizable Brushless Gearbox Motor NEMA23 24v 0.8ohms 57mm*57mm
Lieu d'origine LA CHINE
Nom de marque Hetai
Certification CE ROHS ISO
Numéro de modèle 57BL03B-041AG26
Quantité de commande min 50
Prix USD
Détails d'emballage Carton avec la boîte intérieure de mousse, palette
Délai de livraison 28-31
Conditions de paiement L/C, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 5000pcs/Month

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Nom de produit Moteur sans brosse de boîte de vitesse Tension 24 V
Vitesse nominale 3000± 200 T/MN Couple évalué 0,18 N.m
rapport de réduction 1/26 Résistance 0,8 OHMS
Classe d'isolation B Température ambiante -20℃~+50℃
Résistance d'isolation C.C de 100MΩ Min.500VC Certification CE ROHS ISO
Type de enroulement Étoile Résistance diélectrique C.A. 500V 1 minute
Mettre en évidence

Moteur sans brosse NEMA23 de boîte de vitesse

,

Moteur sans brosse 57mm de boîte de vitesse

,

0.8 Ohms Gearbox Brushless Motor
Laisser un message
Description de produit

Moteur sans brosse 57BL03B-041AG26 NEMA23 24v 0.8ohms 57mm*57mm personnalisables de boîte de vitesse



Hetai se glorifie sur ses capacités de recherche et développement. Avec le soutien des laboratoires professionnels et des techniciens expérimentés, Hetai a gagné 13 brevets et récompenses de service telles que les récompenses de pointe d'entreprise.



Le moteur sans brosse de boîte de vitesse imite un système planétaire de rotation, les commandes d'axe d'entrée la vitesse centrale, également connue sous le nom de vitesse de soleil, qui tourne alors les vitesses environnantes, également connues sous le nom d'engrenages planétaires. Ils comportent également une conception très compacte et légère dans leurs vitesses de Class.planetary sont employés comme ralentisseurs. Ils sont habitués pour ralentir des moteurs et pour augmenter le couple. Le couple est la puissance fonctionnante de la machine.



Spécifications électriques :



    Modèle
Pièce de moteur   57BL03B-041AG26
Résistance entre phases OHMS 0,8
Tension nominale Volts continu 24
Vitesse à vide T/MN 4000
Courant à vide Apms 0,6
Vitesse nominale T/MN 3000± 200
Couple évalué N.m 0,18
Constante de couple N.m/A 0,057
Constante arrière d'EMF V/kRPM 5,9
Classe d'isolation   B
CARACTÉRISTIQUES DE MOTEUR AVEC L'ENGRENAGE PLANÉTAIRE
Couple évalué N.m 3,3
Vitesse nominale T/MN 115± 10%
Rapport   26:1



des *Products peuvent être adaptés aux besoins du client par demande spéciale.



Diagramme de câblage



FONCTION COULEUR
+5V ROUGE







UL1007 26AWG




HALL A JAUNE
HALL B VERT
HALL C BLEU
LA terre NOIR
PHASE A JAUNE





UL1015 20AWG


PHASE B VERT
PHASE C BLEU



Dimension mécanique



Moteur sans brosse personnalisable NEMA23 24v 0.8ohms 57mm*57mm de boîte de vitesse 0

Boîte de vitesse planétaire 56mm



Logement du matériel Rapport à la sortie Charge radiale (10mm de la bride) N Charge axiale d'axe (N) Force de presse-ajustement d'axe maximum (N) Jeu radial de l'axe (millimètres) Jeu poussé de l'axe (millimètres) Contrecoup à vide (°)
Métallurgie des poudres Roulements à billes ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5





Nombre de trains de boîte de vitesse

 1 2
Rapport de réduction



1/6



 1/15,1/18,1/26,1/47,1/66
Longueur (millimètres)



41,3



 59,6
Poids (g)



491,0



 700,0


Dimension mécanique



Moteur sans brosse personnalisable NEMA23 24v 0.8ohms 57mm*57mm de boîte de vitesse 1



L'autre rapport de boîte de vitesse



LE MOTEUR SANS BROSSE DE LA NEMA 23 PEUT S'ASSORTIR APRÈS BOÎTE DE VITESSE



Boîte de vitesse planétaire 36mm
Rapport de réduction Charge permise momentanée (nanomètre) Longueur (millimètres) Nombre de trains d'engrenages
1/4 1,0 24,8 1
1/5
1/16 3,5 32,4 2
1/20
1/25
1/53 7,5 41,9 3
1/62
1/76
1/94
1/117



Boîte de vitesse planétaire 42mm
Rapport de réduction Charge permise momentanée (nanomètre) Longueur (millimètres) Nombre de trains d'engrenages
1/4 3,0 32,5 1
1/6
1/15 12 46,3 2
1/18
1/25
1/36
1/54 25 60,1 3
1/65
1/90
1/112
1/155
1/216 30 60,1 3





Certificat



Moteur électrique 24V 9 sans brosse de la NEMA 23 de la NEMA 17 du moteur 0,1 N.M-16 N.M Nema 14 de vitesse de C.C Moteur électrique 24V 10 sans brosse de la NEMA 23 de la NEMA 17 du moteur 0,1 N.M-16 N.M Nema 14 de vitesse de C.C Moteur électrique 24V 11 sans brosse de la NEMA 23 de la NEMA 17 du moteur 0,1 N.M-16 N.M Nema 14 de vitesse de C.C

Rapport du moteur pas à pas ROHS

Date : Le 9 juin 2021

Rapport du moteur ROHS de BLDC

Date : Le 9 juin 2021

 Cetificate de la CE
Moteur électrique 24V 12 sans brosse de la NEMA 23 de la NEMA 17 du moteur 0,1 N.M-16 N.M Nema 14 de vitesse de C.C Moteur électrique 24V 13 sans brosse de la NEMA 23 de la NEMA 17 du moteur 0,1 N.M-16 N.M Nema 14 de vitesse de C.C
IATF 16949 : 2016
Valide jusqu'à : Le 2 juin 2024
OIN 9001 : 2015
Valide jusqu'à : Le 2 juin 2024





ÉQUIPEMENT DE FABRICATION



Moteur sans brosse personnalisable NEMA23 24v 0.8ohms 57mm*57mm de boîte de vitesse 7



CENTRE DE COMMANDE NUMÉRIQUE PAR ORDINATEUR                                     MEULAGE DE ROTOR                            SOUDEUSE DE TACHE LASER

CERCLE DE SORTIE



Moteur sans brosse personnalisable NEMA23 24v 0.8ohms 57mm*57mm de boîte de vitesse 8



MULTI-HEAD AUTOMATIQUE             MULTI-HEAD AUTOMATIQUE                ÉOLIENNE

ÉOLIENNE                         ÉOLIENNE



Moteur sans brosse personnalisable NEMA23 24v 0.8ohms 57mm*57mm de boîte de vitesse 9



            AUTOMATIQUE                                       CHAÎNE DE MONTAGE                               CHAÎNE DE MONTAGE

CHAÎNE DE MONTAGE



Package&Delivery



Moteur sans brosse personnalisable NEMA23 24v 0.8ohms 57mm*57mm de boîte de vitesse 10

Moteur sans brosse personnalisable NEMA23 24v 0.8ohms 57mm*57mm de boîte de vitesse 11



FAQ



1.Are vous usine ?

Oui, nous sommes usine. Notre marque Hetai est un fabricant micro bien connu de moteur pendant plus de 20 années dedans
La Chine. Produit principal comprenant le moteur pas à pas hybride, le moteur sans brosse de C.C, le moteur servo et la boîte de vitesse planétaire.

2. Avez-vous l'autre information de contact ?
Oui, svp envoyez-nous : info@ht-motor.com 3. Comment pouvons-nous obtenir votre catalogue ?
Visitez svp au-dessous du site Web pour le télécharger : https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

échantillon d'essai de 3.Can I ?
Oui, des échantillons et le fret sont chargés.

4.Can j'obtenir le produit adapté aux besoins du client ?
Sûrs, tous les produits peuvent être adaptés aux besoins du client basés dans la demande spéciale.

5.How embarquez-vous les marchandises ?
Nous embarquons normalement des marchandises par exprès (DHL/UPS/FEDEX/TNT), par la mer et par avion, acceptons également le commissionnaire de transport.

6. Quelles sont les conditions de paiement ?
T/T (virement bancaire), Paypal (0,5% frais paypal), ordre d'assurance d'ALIBABA acceptent

7. Est-il ce votre prix de vente final ? Est-ce que je pourrais avoir la remise ?
Notre prix est le prix usine. Si vous avez la grande quantité, nous pouvons négocier au sujet de la remise.

8.What la garantie est-elle pour vos produits ?
Notre garantie a lieu pendant une année. Si des problèmes de qualité se posaient de notre côté au cours de cette période, nous prendrons les frais de transport et le remplacement. des dommages de note provoqués par l'utilisation inexacte du produit ne sont pas couverts svp par la garantie.
