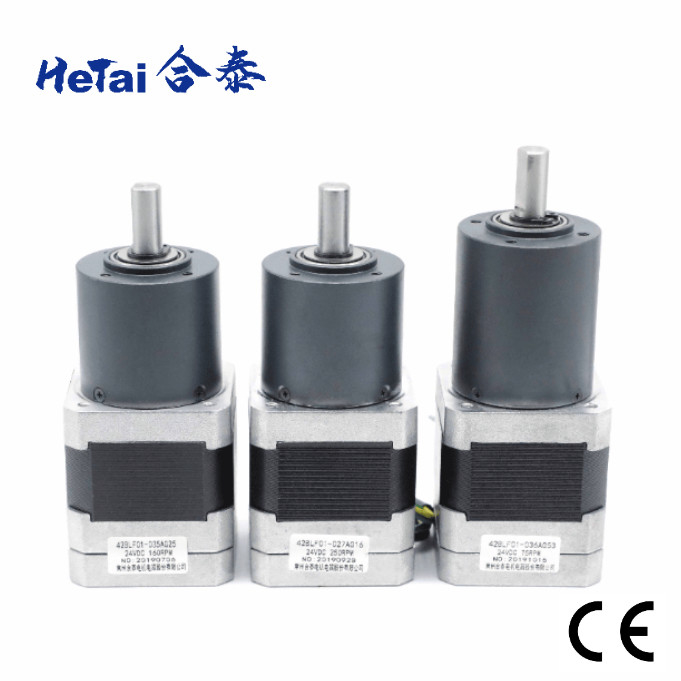

Moteur sans brosse 0.5A 24V 2.2OHMS 42mm de boîte de vitesse de la NEMA 17

Moteur sans brosse 0.5A 24V 2.2OHMS 42mm de boîte de vitesse de la NEMA 17

Nom De Marque:	Hetai
Numéro De Modèle:	42BLF01-036AG53
Nombre De Pièces:	50
Prix:	USD
Délai De Livraison:	28-31
Conditions De Paiement:	L/C, D/P, T/T, Western Union, MoneyGram

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Certification:

CE ROHS ISO

Nom de produit:

Moteur sans brosse de boîte de vitesse

Tension nominale:

24 VOLTS CONTINU

Résistance:

2,2 OHMS

Rapport de puissance de sortie:

Courant à vide:

0,5 AMPÈRES

Vitesse à vide:

5000± 10% T/MN

Température ambiante:

-20℃~+50℃

Rapport:

Type de enroulement:

Étoile

Résistance d'isolation:

C.C de 100MΩ Min.500VC

Résistance diélectrique:

600VAC 1 minute

Classe d'isolation:

Détails d'emballage:

Carton avec la boîte intérieure de mousse, palette

Capacité d'approvisionnement:

5000pcs/Month

Mettre en évidence:

Moteur sans brosse 0.5A de boîte de vitesse de la NEMA 17

2 2 OHMS de moteur sans brosse de boîte de vitesse

Description du produit

NEMA sans brosse 17 0.5A 24V 2.2OHMS 42mm d'approvisionnement d'usine de moteur de la boîte de vitesse 42BLF01-036AG53

Hetai met toujours les besoins des clients d'abord. Fournissez non seulement les produits de haute qualité, nous croient qu'aider des clients à faire de meilleurs produits est la mission la plus importante. En termes de qualité, Hetai a obtenu la certification d'OIN, le CE et la certification royale d'honneur. La qualité de ce produit a été également identifiée par beaucoup de clients.

Le moteur de boîte de vitesse de C.C d'approvisionnement d'usine de 42BLF-036AG53 nema17 24V convient aux robots emballant des machines d'impression d'instruments médicaux de machines de textline de machines et la logistique intelligente. A boîte de vitesse-autrement connu sous le nom de réducteur ou vitesse de vitesse réducteur-est un ensemble de vitesses qui peuvent être ajoutées à un moteur pour diminuer rigoureusement la vitesse et/ou pour augmenter le couple. Chaque type de boîte de vitesse fonctionne à l'unisson avec un moteur pour réaliser la sortie désirée de vitesse-couple.

Spécifications électriques

Pièce de moteur
Modèle de fabrication		42BLF01-036AG53
Résistance	OHMS	2,2
Tension nominale	Volts continu	24
Aucune vitesse de charge	T/MN	5000±10%
Aucun courant de charge	Ampères	0,5
Vitesse nominale	T/MN	4000± 10%
Couple évalué	N.m	0,063
De puissance de sortie évalué	W	26
Constante de couple	N.m/A	0,046
Classe d'isolation		B
CARACTÉRISTIQUES DE MOTEUR AVEC L'ENGRENAGE PLANÉTAIRE
Couple évalué	N.m	2,17
Vitesse nominale	T/MN	75± 10%
RAPPORT		5:1

des *Products peuvent être adaptés aux besoins du client par demande spéciale.

Diagramme de câblage

FONCTION	COULEUR
+5V	ROUGE	UL1007 26AWG
HALL A	JAUNE
HALLB	VERT
HALLC	BLEU
LA terre	NOIR
PHASE A	JAUNE	UL3265 22AWG
PHASE B	VERT
PHASE C	BLEU

Dimension mécanique

Boîte de vitesse planétaire 36mm

Logement du matériel	Rapport à la sortie	Charge radiale (10mm de la bride) N	Charge axiale d'axe (N)	Force de presse-ajustement d'axe maximum (N)	Jeu radial de l'axe (millimètres)	Jeu poussé de l'axe (millimètres)	Contrecoup à vide (°)
Métallurgie des poudres	Roulements à billes	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Nombre de trains de boîte de vitesse	1	2	3
Rapport de réduction	1/5	1/14,1/16,1/20,1/25	1/53,1/62,1/76,1/94,1/117
Longueur (millimètres)	24,8	32,4	41,9
Poids (g)	145,0	173,0	213,0

Dimension mécanique

Moteur sans brosse 0.5A 24V 2.2OHMS 42mm de boîte de vitesse de la NEMA 17 1

L'autre rapport de boîte de vitesse

Boîte de vitesse planétaire 42mm
Rapport de réduction	Couple évalué de tolérance (nanomètre)	Couple momentané maximum de tolérance (nanomètre)	Efficiency%	Longueur (millimètres)	Poids (g)	Nombre de trains d'engrenages
1/4	1,0	3,0	81%	32,5	170	1
1/6
1/15	4,0	12	72%	46,3	207	2
1/18
1/25
1/36
1/54	8,0	25	65%	60,1	267	3
1/65
1/90
1/112
1/155
1/216	10	30	65%	60,1	267

Boîte de vitesse planétaire 56mm
Rapport de réduction	Couple évalué de tolérance (nanomètre)	Couple momentané maximum de tolérance (nanomètre)	Efficiency%	Longueur L (millimètre)	Poids (g)	Nombre de trains d'engrenages
1/4	2,0	6,0	81%	41,3	491	1
1/6
1/15	8,0	25	72%	59,6	700	2
1/18
1/26
1/47	16	50	72%	59,6	700	2
1/66

Application de produit

Moteur sans brosse 0.5A 24V 2.2OHMS 42mm de boîte de vitesse de la NEMA 17 2

Certificat


			Rapport du moteur pas à pas ROHS
Date : Le 9 juin 2021

			Rapport du moteur ROHS de BLDC
Date : Le 9 juin 2021

			Cetificate de la CE

			IATF 16949 : 2016
Valide jusqu'à : Le 2 juin 2024

			OIN 9001 : 2015
Valide jusqu'à : Le 2 juin 2024

Inspection finale de moteur sans brosse

  Mesurez la longueur de moteur                  Mesurez la longueur d'axe                     Mesurez le cercle d'Ouler

Moteur sans brosse 0.5A 24V 2.2OHMS 42mm de boîte de vitesse de la NEMA 17 9

Mesurez le trou de vis Mesurez la longueur du fil Mesurez la longueur du PVC

Distance

Moteur sans brosse 0.5A 24V 2.2OHMS 42mm de boîte de vitesse de la NEMA 17 10

Examinez la résistance Écoute Examinez la vitesse

FAQ

1.Are vous usine ?

Oui, nous sommes usine. Notre marque Hetai est un fabricant micro bien connu de moteur pendant plus de 20 années dedans
La Chine. Produit principal comprenant le moteur pas à pas hybride, le moteur sans brosse de C.C, le moteur servo et la boîte de vitesse planétaire.

2. Avez-vous l'autre information de contact ?
Oui, svp envoyez-nous : info@ht-motor.com 3. Comment pouvons-nous obtenir votre catalogue ?
Visitez svp au-dessous du site Web pour le télécharger : https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

échantillon d'essai de 3.Can I ?
Oui, des échantillons et le fret sont chargés.

4.Can j'obtenir le produit adapté aux besoins du client ?
Sûrs, tous les produits peuvent être adaptés aux besoins du client basés dans la demande spéciale.

5.How embarquez-vous les marchandises ?
Nous embarquons normalement des marchandises par exprès (DHL/UPS/FEDEX/TNT), par la mer et par avion, acceptons également le commissionnaire de transport.

6. Quelles sont les conditions de paiement ?
T/T (virement bancaire), Paypal (0,5% frais paypal), ordre d'assurance d'ALIBABA acceptent

7. Est-il ce votre prix de vente final ? Est-ce que je pourrais avoir la remise ?
Notre prix est le prix usine. Si vous avez la grande quantité, nous pouvons négocier au sujet de la remise.

8.What la garantie est-elle pour vos produits ?
Notre garantie a lieu pendant une année. Si des problèmes de qualité se posaient de notre côté au cours de cette période, nous prendrons les frais de transport et le remplacement. des dommages de note provoqués par l'utilisation inexacte du produit ne sont pas couverts svp par la garantie.
