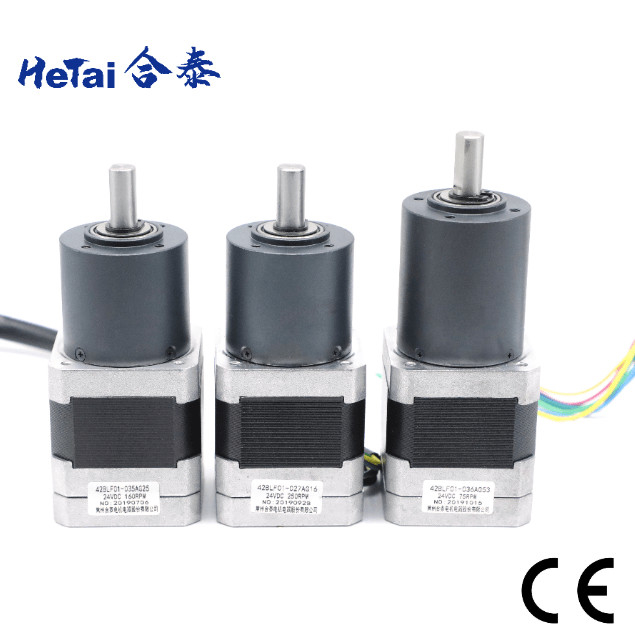

NEMA sans brosse 17 du moteur 24v 0.8A de boîte de vitesse planétaire 42mm

NEMA sans brosse 17 du moteur 24v 0.8A de boîte de vitesse planétaire 42mm

Nom De Marque:	Hetai
Numéro De Modèle:	42BLF01-027AG16
Nombre De Pièces:	50
Prix:	USD
Délai De Livraison:	28-31
Conditions De Paiement:	L/C, D/P, T/T, Western Union, MoneyGram

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE ROHS ISO

Nom de produit:

Moteur sans brosse de boîte de vitesse

Type de enroulement:

Étoile

Tension nominale:

Résistance:

2,2 OHMS

Vitesse à vide:

5000± 10% T/MN

Currwnt à vide:

0h8 du matin maximum

Température ambiante:

-20℃~+50℃

Résistance d'isolation:

C.C de 100MΩ Min.500VC

Résistance diélectrique:

600VAC 1 minute

Angle à effet Hall:

Angle 120° électrique

niveau de protection:

Cetification:

OIN DE LA CE ROHS

Détails d'emballage:

Carton avec la boîte intérieure de mousse, palette

Capacité d'approvisionnement:

5000pcs/Month

Mettre en évidence:

Moteur sans brosse 24v de boîte de vitesse planétaire

Moteur sans brosse 42mm de boîte de vitesse planétaire

moteur sans brosse de la boîte de vitesse 0.8A

Description du produit

NEMA sans brosse 17 du moteur 24v 0.8A de boîte de vitesse 42mm 42BLF01-027AG16 avec la boîte de vitesse planétaire

Hetai envoie ses produits aux Etats-Unis, l'Europe, Asie du Sud-Est et en Chine totale. Les produits sont appliqués dans des robots, machines de emballage, machines de textile, instruments médicaux, machines d'impression, équipement intelligent de logistique…

Un moteur d'engrenage planétaire imite un système tournant planétaire ; un axe d'entrée conduit une vitesse de soleil, également connue sous le nom de vitesse de soleil, qui tourne alors les vitesses environnantes, également connues sous le nom d'engrenages planétaires. Habituellement, des engrenages planétaires sont utilisés comme réducteurs. Ils sont employés pour ralentir le moteur et le couple d'augmentation. Le couple est la puissance fonctionnante de la machine.

Spécifications électriques de moteur sans brosse de boîte de vitesse de la NEMA 17

Pièce de moteur
Modèle de fabrication		42BLF01-027AG16
De puissance de sortie évalué	W	26
Résistance	OHMS	2,2
Tension nominale	Volts continu	24
Aucune vitesse de charge	T/MN	5000±10%
Aucun courant de charge	Ampères maximum	0,8
Vitesse nominale	T/MN	4000± 10%
Couple évalué	N.m	0,063
Couple maximal	N.m	0,12
Constante de couple	N.m/A	0,042
Constante arrière d'EMF	V/kRPM	4,4
CARACTÉRISTIQUES AVEC L'ENGRENAGE PLANÉTAIRE
Couple évalué	N.m	0,7
Vitesse nominale	T/MN	250± 10%
RAPPORT		16:1

des *Products peuvent être adaptés aux besoins du client par demande spéciale.

Diagramme de câblage

FONCTION	COULEUR
+5V	ROUGE	UL1007 26AWG
HALL A	JAUNE
HALLB	VERT
HALLC	BLEU
LA terre	NOIR
PHASE A	JAUNE	UL3265 22AWG
PHASE B	VERT
PHASE C	BLEU

Dimension mécanique

NEMA sans brosse 17 du moteur 24v 0.8A de boîte de vitesse planétaire 42mm 0

Spécifications électriques de la BOÎTE DE VITESSE 36mm :

Logement du matériel	Rapport à la sortie	Charge radiale (10mm de la bride) N	Charge axiale d'axe (N)	Force de presse-ajustement d'axe maximum (N)	Jeu radial de l'axe (millimètres)	Jeu poussé de l'axe (millimètres)	Contrecoup à vide (°)
Métallurgie des poudres	paliers manchon	≤120	≤80	≤500	≤0.03	≤0.1	≤1.5

Rapport de réduction	Couple évalué de tolérance (nanomètre)	Couple momentané maximum de tolérance (nanomètre)	Efficiency%	Longueur (millimètres)	Poids (g)	Nombre de trains d'engrenages
1/4	0,3	1,0	81%	24,8	145	1
1/5
1/16	1,2	3,5	72%	32,4	173	2
1/20
1/25
1/53	2,5	7,5	65%	41,9	213	3
1/62
1/76
1/94
1/117

Dimension mécanique

NEMA sans brosse 17 du moteur 24v 0.8A de boîte de vitesse planétaire 42mm 1

L'autre rapport de boîte de vitesse

Boîte de vitesse planétaire 42mm
Rapport de réduction	Couple évalué de tolérance (nanomètre)	Couple momentané maximum de tolérance (nanomètre)	Efficiency%	Longueur (millimètres)	Poids (g)	Nombre de trains d'engrenages
1/4	1,0	3,0	81%	32,5	170	1
1/6
1/15	4,0	12	72%	46,3	207	2
1/18
1/25
1/36
1/54	8,0	25	65%	60,1	267	3
1/65
1/90
1/112
1/155
1/216	10	30	65%	60,1	267

Boîte de vitesse planétaire 56mm
Rapport de réduction	Couple évalué de tolérance (nanomètre)	Couple momentané maximum de tolérance (nanomètre)	Efficiency%	Longueur L (millimètre)	Poids (g)	Nombre de trains d'engrenages
1/4	2,0	6,0	81%	41,3	491	1
1/6
1/15	8,0	25	72%	59,6	700	2
1/18
1/26
1/47	16	50	72%	59,6	700	2
1/66

SCÈNE DE FABRICATION

NEMA sans brosse 17 du moteur 24v 0.8A de boîte de vitesse planétaire 42mm 2

LABORATOIRE MEULAGE DE ROTOR CENTRE DE COMMANDE NUMÉRIQUE PAR ORDINATEUR

CERCLE EXTERNE

NEMA sans brosse 17 du moteur 24v 0.8A de boîte de vitesse planétaire 42mm 3

AUTOMATIQUE CHAÎNE DE MONTAGE CHAÎNE DE MONTAGE

CHAÎNE DE MONTAGE

NEMA sans brosse 17 du moteur 24v 0.8A de boîte de vitesse planétaire 42mm 4

MOTEUR D'ÉTAPE LINÉAIRE BOÎTE DE VITESSE REDRESSEUR APRÈS ENROULEMENT

NEMA sans brosse 17 du moteur 24v 0.8A de boîte de vitesse planétaire 42mm 5

ESSAI DE PANNE ESSAI DE MOTEUR SERVO INSPECTION DE DIMENSION

Certification


			Rapport du moteur pas à pas ROHS
Date : Le 9 juin 2021

			Rapport du moteur ROHS de BLDC
Date : Le 9 juin 2021

			Cetificate de la CE


			IATF 16949 : 2016
Valide jusqu'à : Le 2 juin 2024

			OIN 9001 : 2015
Valide jusqu'à : Le 2 juin 2024

Pourquoi choisissez-nous
Nous vous offrons :
Appui d'ingénierie
Notre équipe professionnelle peut vous aider à trouver le moteur droit et approprié pour vous. Nos ingénieurs ont une expérience riche des produits de contrôle de mouvement dans diverses industries, comme : robots, machines de emballage, machines de textile, instruments médicaux, machines d'impression, équipement intelligent de logistique et ainsi de suite.

			Découverte
			Adaptez aux besoins du client
			Optimisez

			Notre équipe peut vous aider à trouver la plupart de moteur approprié pour l'application sélection d'ur d'o de la vaste des moteurs

			Nous pouvons concevoir et adapter la représentation et l'extérieur aux besoins du client à votre utilisation ou assemblée pecific
			Pour des projets d'OEM, nous avons sur 15 ans pour éprouver l'OD résolvant différents problèmes dans la diverse application. Nous améliorons notre produit ainsi que notre client.

Appui de fabrication
Indépendamment du volume de l'ordre, nous fournirons le même service. Notre équipe de construction peut te fournir les prototypes rapides et précis basés sur vos dispositions douanières.

			Prototypes
			Groupe standard
			Groupe à fort débit

			1-10pcs
			500-5000pcs
			au-dessus de 5000pcs

Production à grande échelle
Notre usine a été fondée en 1999 et le secteur d'atelier est au-dessus de 15,000㎡. Nous avons propres ligne de fabrication et centre d'usinage de commande numérique par ordinateur, y compris la marque universelle de broyeur de commande numérique par ordinateur de précision (Suède), la marque de commande numérique par ordinateur (Allemagne), le tour de DMG et fraiser, tour de DMG, instrument de mesure de Mahr, machine de meulage cylindrique de précision chinoise, machine de tour de commande numérique par ordinateur, éolienne tête multi automatique, ligne se réunissante automatique et ainsi de suite.
