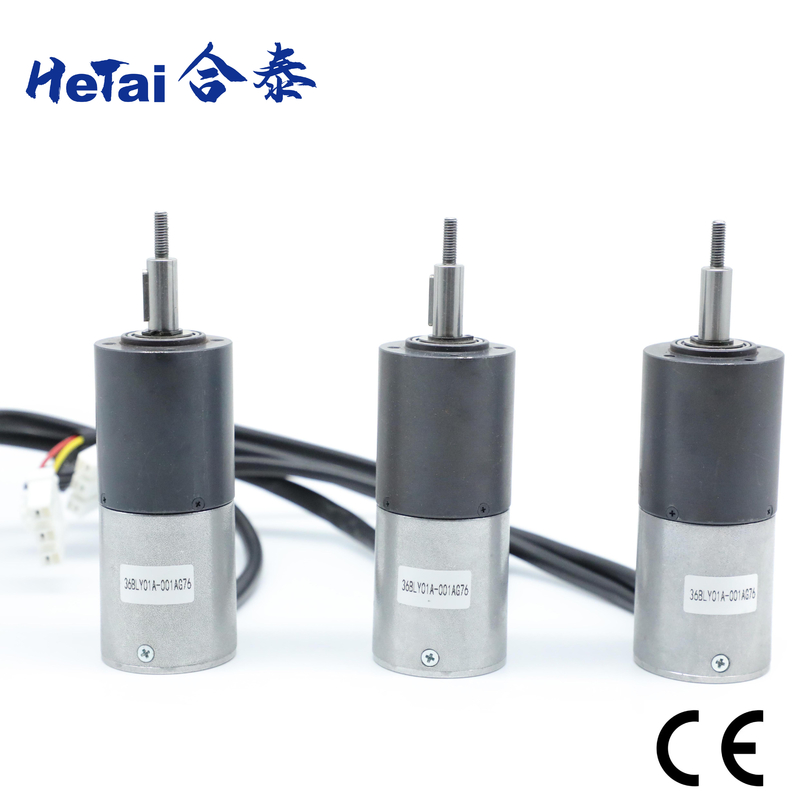

Nema14 moteur adapté sans brosse 36BLY01A-AG76 24 V 2,4 ohms 36mm

  • Nema14 Brushless Geared Motor 36BLY01A-AG76 24 V 2.4 Ohms 36mm
  • Nema14 Brushless Geared Motor 36BLY01A-AG76 24 V 2.4 Ohms 36mm
  • Nema14 Brushless Geared Motor 36BLY01A-AG76 24 V 2.4 Ohms 36mm
  • Nema14 Brushless Geared Motor 36BLY01A-AG76 24 V 2.4 Ohms 36mm
  • Nema14 Brushless Geared Motor 36BLY01A-AG76 24 V 2.4 Ohms 36mm
Lieu d'origine LA CHINE
Nom de marque Hetai
Certification CE ROHS ISO
Numéro de modèle 36BLY01A-AG76
Quantité de commande min 50
Prix USD
Détails d'emballage Carton avec la boîte intérieure de mousse, palette
Délai de livraison 28-31
Conditions de paiement L/C, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 5000pcs/month

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Nom de produit Moteur sans brosse de boîte de vitesse Tension 24 V
Vitesse nominale 94 t/mn Couple évalué 1,5 NM
rapport de réduction 1/76 Résistance 2,4 OHMS
Vitesse à vide 8900 t/mn Température ambiante -20℃~+50℃
Résistance d'isolation C.C de 100MΩ Min.500VC Type de enroulement Étoile
De puissance de sortie 15W Certification CE ROHS ISO
Surligner

Moteur Nema14 adapté sans brosse

,

2

,

4 ohms de moteur adapté sans brosse
Laisser un message
Description de produit

Prix usine sans brosse de moteur de Geard 36BLY01A-AG76 Nema14 24 V 2,4 ohms



L'automobile de Changzhou Hetai est un fabricant expérimenté de moteur. Pendant plus de 20 années, Hetai a été commis à fournir à des clients des stratégies électriques professionnelles de conception et d'automation d'intégration.



Avec le couple et la vitesse exceptionnels, les tailles de rendement plus élevé et de paquet adaptées pour répondre à vos besoins, les moteurs sans brosse de C.C répondent même aux exigences les plus rigoureuses. Un moteur sans brosse de C.C offre l'excellent contrôle de vitesse et de position, la longue durée, et la densité élevée de couple. Cette famille de petits moteurs de C.C vous aide à adresser un large éventail de conditions spécifiques pour le couple et la vitesse tout en fournissant des pertes diminuées de fer, l'efficacité améliorée et l'opération plus fraîche.

Spécifications électriques :



    Modèle
Pièce de moteur   36BLY01A-AG76
Résistance OHMS 2,4
Tension nominale Volts continu 24
Vitesse à vide T/MN 8900
Courant à vide Apms 0,5
Vitesse nominale T/MN 7100± 200
Couple évalué N.m 0,03
Constante de couple N.m/A 0,015
Constante arrière d'EMF V/kRPM 1,6
CARACTÉRISTIQUES DE MOTEUR AVEC L'ENGRENAGE PLANÉTAIRE
Couple évalué N.m 1,5
Vitesse nominale T/MN 94
Rapport   76:1



des *Products peuvent être adaptés aux besoins du client par demande spéciale.



Diagramme de câblage



FONCTION COULEUR
+5V ROUGE







UL3226 26AWG




HALL A BLEU
HALL B VERT
HALL C BLANC
LA terre NOIR
PHASE A ROUGE





UL1330 22AWG


PHASE B JAUNE
PHASE C NOIR



Dimension mécanique



Nema14 moteur adapté sans brosse 36BLY01A-AG76 24 V 2,4 ohms 36mm 0

Boîte de vitesse planétaire 36mm



Logement du matériel Rapport à la sortie Charge radiale (10mm de la bride) N Charge axiale d'axe (N) Force de presse-ajustement d'axe maximum (N) Jeu radial de l'axe (millimètres) Jeu poussé de l'axe (millimètres) Contrecoup à vide (°)
Métallurgie des poudres Paliers manchon ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



Boîte de vitesse planétaire 36mm
Rapport de réduction Charge permise momentanée (nanomètre) Longueur (millimètres) Nombre de trains d'engrenages
1/4 1,0 24,8 1
1/5
1/16 3,5 32,4 2
1/20
1/25
1/53 7,5 41,9 3
1/62
1/76
1/94
1/117



Dimension mécanique



Nema14 moteur adapté sans brosse 36BLY01A-AG76 24 V 2,4 ohms 36mm 1

Certificat

Moteur électrique 24V 9 sans brosse de la NEMA 23 de la NEMA 17 du moteur 0,1 N.M-16 N.M Nema 14 de vitesse de C.C Moteur électrique 24V 10 sans brosse de la NEMA 23 de la NEMA 17 du moteur 0,1 N.M-16 N.M Nema 14 de vitesse de C.C Moteur électrique 24V 11 sans brosse de la NEMA 23 de la NEMA 17 du moteur 0,1 N.M-16 N.M Nema 14 de vitesse de C.C

Rapport du moteur pas à pas ROHS

Date : Le 9 juin 2021

Rapport du moteur ROHS de BLDC

Date : Le 9 juin 2021

 Cetificate de la CE
Moteur électrique 24V 12 sans brosse de la NEMA 23 de la NEMA 17 du moteur 0,1 N.M-16 N.M Nema 14 de vitesse de C.C Moteur électrique 24V 13 sans brosse de la NEMA 23 de la NEMA 17 du moteur 0,1 N.M-16 N.M Nema 14 de vitesse de C.C
IATF 16949 : 2016
Valide jusqu'à : Le 2 juin 2024
OIN 9001 : 2015
Valide jusqu'à : Le 2 juin 2024

ÉQUIPEMENT DE FABRICATION



Nema14 moteur adapté sans brosse 36BLY01A-AG76 24 V 2,4 ohms 36mm 7



CENTRE DE COMMANDE NUMÉRIQUE PAR ORDINATEUR                                     MEULAGE DE ROTOR                            SOUDEUSE DE TACHE LASER

CERCLE DE SORTIE



Nema14 moteur adapté sans brosse 36BLY01A-AG76 24 V 2,4 ohms 36mm 8



MULTI-HEAD AUTOMATIQUE             MULTI-HEAD AUTOMATIQUE                ÉOLIENNE

ÉOLIENNE                         ÉOLIENNE



Nema14 moteur adapté sans brosse 36BLY01A-AG76 24 V 2,4 ohms 36mm 9



            AUTOMATIQUE                                       CHAÎNE DE MONTAGE                               CHAÎNE DE MONTAGE

CHAÎNE DE MONTAGE



Inspection finale de moteur sans brosse



Nema14 moteur adapté sans brosse 36BLY01A-AG76 24 V 2,4 ohms 36mm 10



Mesurez le moteur                              Mesure de longueur l'axe              La longueur mesurent le cercle d'Ouler



Nema14 moteur adapté sans brosse 36BLY01A-AG76 24 V 2,4 ohms 36mm 11



Mesurez le trou de vis                  Mesurez la longueur du fil                 Mesurez la longueur du PVC

Distance



Nema14 moteur adapté sans brosse 36BLY01A-AG76 24 V 2,4 ohms 36mm 12



Examinez la résistance                                         Écoute                                             Examinez la vitesse



Package&Delivery



Nema14 moteur adapté sans brosse 36BLY01A-AG76 24 V 2,4 ohms 36mm 13

Nema14 moteur adapté sans brosse 36BLY01A-AG76 24 V 2,4 ohms 36mm 14



FAQ



1.Are vous usine ?

Oui, nous sommes usine. Notre marque Hetai est un fabricant micro bien connu de moteur pendant plus de 20 années dedans
La Chine. Produit principal comprenant le moteur pas à pas hybride, le moteur sans brosse de C.C, le moteur servo et la boîte de vitesse planétaire.

2. Avez-vous l'autre information de contact ?
Oui, svp envoyez-nous : info@ht-motor.com 3. Comment pouvons-nous obtenir votre catalogue ?
Visitez svp au-dessous du site Web pour le télécharger : https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

échantillon d'essai de 3.Can I ?
Oui, des échantillons et le fret sont chargés.

4.Can j'obtenir le produit adapté aux besoins du client ?
Sûrs, tous les produits peuvent être adaptés aux besoins du client basés dans la demande spéciale.

5.How embarquez-vous les marchandises ?
Nous embarquons normalement des marchandises par exprès (DHL/UPS/FEDEX/TNT), par la mer et par avion, acceptons également le commissionnaire de transport.

6. Quelles sont les conditions de paiement ?
T/T (virement bancaire), Paypal (0,5% frais paypal), ordre d'assurance d'ALIBABA acceptent

7. Est-il ce votre prix de vente final ? Est-ce que je pourrais avoir la remise ?
Notre prix est le prix usine. Si vous avez la grande quantité, nous pouvons négocier au sujet de la remise.

8.What la garantie est-elle pour vos produits ?
Notre garantie a lieu pendant une année. Si des problèmes de qualité se posaient de notre côté au cours de cette période, nous prendrons les frais de transport et le remplacement. des dommages de note provoqués par l'utilisation inexacte du produit ne sont pas couverts svp par la garantie.
