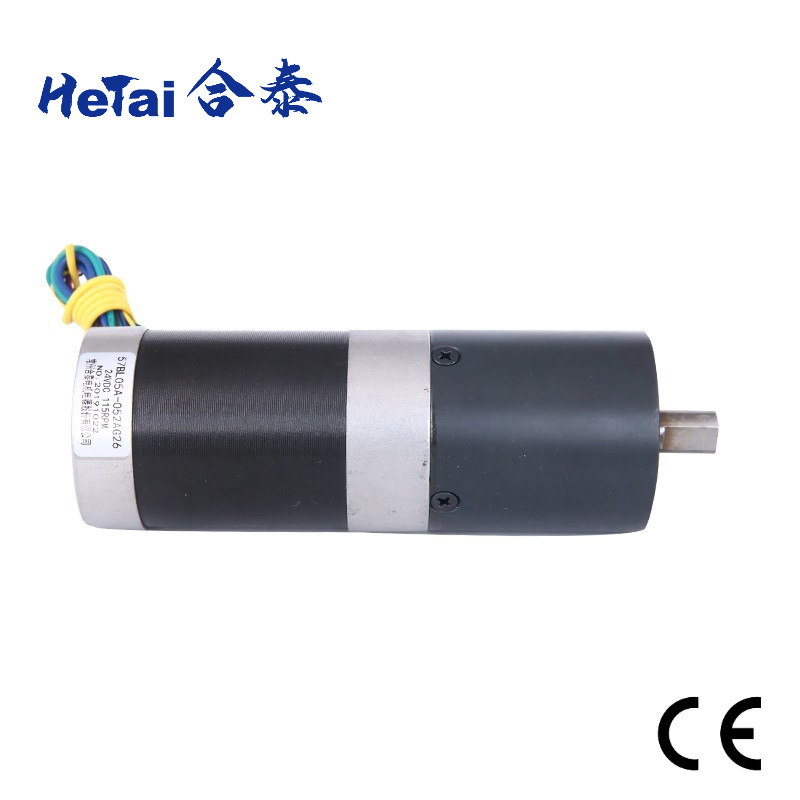

Moteur adapté sans brosse 24 V de la NEMA 23 à faible bruit personnalisable
| Lieu d'origine | La Chine |
|---|---|
| Nom de marque | Hetai |
| Certification | CE ROHS ISO |
| Numéro de modèle | 57BL05A-052AG26 |
| Quantité de commande min | 50 |
| Prix | USD |
| Détails d'emballage | Carton avec la boîte intérieure de mousse, palette |
| Délai de livraison | 28-31 |
| Conditions de paiement | L/C, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement | 5000pcs/month |
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Nom de produit | Moteur sans brosse de boîte de vitesse | Tension nominale | 24 V |
|---|---|---|---|
| Vitesse nominale | 115± 10% T/MN | Couple évalué | 6,1 N.m |
| Vitesse à vide | 4500±10% t/mn | Résistance | 0,35 OHMS |
| Courant à vide | 1 ampères | Résistance d'isolation | C.C de 100MΩ Min.500VC |
| Type de enroulement | Étoile | Résistance diélectrique | C.A. 500V 1 minute |
| Certification | CE ROHS ISO | Classe d'isolation | B |
| Surligner | Moteur adapté sans brosse de la NEMA 23,Moteur adapté sans brosse 24V,Moteur adapté sans brosse à faible bruit |
||
Description de produit
NEMA à faible bruit 23 24 moteurs sans brosse personnalisables de V 57BL05A-052AG26 Geard
Notre équipe d'ingénieurs ont des décennies d'expérience en concevant et la fabrication de pas, sans brosse, et le ver, embraye. Ceci assure la conception optima de moteur de vitesse pour des beaucoup application de moteur de vitesse.
un moteur sans brosse de moteur de boîte de vitesse est considéré un moteur de haute performance qui est capable de fournir un grand nombre de couple au-dessus d'un vaste t/mn de la gamme de vitesse (500 – 15 000). Par demande de client, ces moteurs peuvent être blessés pour assortir une condition spécifique de tension, de courant et de vitesse. D'autres options incluent le câblage, les connecteurs et les nombreuses configurations d'axe. Ceci crée un compact, le moteur à engrenages qui fait un grand choix pour des applications où le couple et l'espace élevés sont importants.
Spécifications électriques :
| Modèle | ||
| Pièce de moteur | 57BL05A-052AG26 | |
| Résistance | OHMS | 0,35 |
| Tension nominale | Volts continu | 24 |
| Vitesse à vide | T/MN | 4500±10% |
| Courant à vide | Apms | 1 |
| Vitesse nominale | T/MN | 3000± 200 |
| Couple évalué | N.m | 0,33 |
| Constante de couple | N.m/A | 0,062 |
| Constante arrière d'EMF | V/kRPM | 6,5 |
| CARACTÉRISTIQUES DE MOTEUR AVEC L'ENGRENAGE PLANÉTAIRE | ||
| Couple évalué | N.m | 6,1 |
| Vitesse nominale | T/MN | 115± 10% |
| Rapport | 26:1 | |
des *Products peuvent être adaptés aux besoins du client par demande spéciale.
Diagramme de câblage
| FONCTION | COULEUR | |
| +5V | ROUGE |
UL1007 26AWG |
| HALL A | JAUNE | |
| HALL B | VERT | |
| HALL C | BLEU | |
| LA terre | NOIR | |
| PHASE A | JAUNE |
UL1015 20AWG |
| PHASE B | VERT | |
| PHASE C | BLEU |
Dimension mécanique
Boîte de vitesse planétaire 56mm
| Logement du matériel | Rapport à la sortie | Charge radiale (10mm de la bride) N | Charge axiale d'axe (N) | Force de presse-ajustement d'axe maximum (N) | Jeu radial de l'axe (millimètres) | Jeu poussé de l'axe (millimètres) | Contrecoup à vide (°) |
| Métallurgie des poudres | Roulements à billes | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
|
Nombre de trains de boîte de vitesse |
1 | 2 |
| Rapport de réduction |
1/6
|
1/15,1/18,1/26,1/47,1/66 |
| Longueur (millimètres) |
41,3
|
59,6 |
| Poids (g) |
491,0
|
700,0 |
Dimension mécanique
L'autre rapport de boîte de vitesse
LE MOTEUR SANS BROSSE DE LA NEMA 23 PEUT S'ASSORTIR APRÈS BOÎTE DE VITESSE
| Boîte de vitesse planétaire 36mm | |||
| Rapport de réduction | Charge permise momentanée (nanomètre) | Longueur (millimètres) | Nombre de trains d'engrenages |
| 1/4 | 1,0 | 24,8 | 1 |
| 1/5 | |||
| 1/16 | 3,5 | 32,4 | 2 |
| 1/20 | |||
| 1/25 | |||
| 1/53 | 7,5 | 41,9 | 3 |
| 1/62 | |||
| 1/76 | |||
| 1/94 | |||
| 1/117 | |||
| Boîte de vitesse planétaire 42mm | |||
| Rapport de réduction | Charge permise momentanée (nanomètre) | Longueur (millimètres) | Nombre de trains d'engrenages |
| 1/4 | 3,0 | 32,5 | 1 |
| 1/6 | |||
| 1/15 | 12 | 46,3 | 2 |
| 1/18 | |||
| 1/25 | |||
| 1/36 | |||
| 1/54 | 25 | 60,1 | 3 |
| 1/65 | |||
| 1/90 | |||
| 1/112 | |||
| 1/155 | |||
| 1/216 | 30 | 60,1 | 3 |
Nombre de trains d'engrenages
| Commande primaire | |
|
| Commande secondaire | |
|
| Transmission à trois étages | |
|
Certificat
 |
 |
 |
|
Rapport du moteur pas à pas ROHS Date : Le 9 juin 2021 |
Rapport du moteur ROHS de BLDC Date : Le 9 juin 2021 |
Cetificate de la CE |
 |
 |
|
IATF 16949 : 2016
Valide jusqu'à : Le 2 juin 2024
|
OIN 9001 : 2015
Valide jusqu'à : Le 2 juin 2024
|
Inspection finale de moteur sans brosse
|
||||
| Mesurez la longueur de moteur | Mesurez la longueur d'axe | Mesurez le cercle d'Ouler | ||
|
||||
| Mesurez la distance de trou de vis | Mesurez la longueur du fil | Mesurez la longueur du PVC | ||
|
||||
| Examinez la résistance | Écoute | Examinez la vitesse | ||
Package&Delivery
FAQ
1.Are vous usine ?
Oui, nous sommes usine. Notre marque Hetai est un fabricant micro bien connu de moteur pendant plus de 20 années dedans
La Chine. Produit principal comprenant le moteur pas à pas hybride, le moteur sans brosse de C.C, le moteur servo et la boîte de vitesse planétaire.
2. Avez-vous l'autre information de contact ?
Oui, svp envoyez-nous : info@ht-motor.com 3. Comment pouvons-nous obtenir votre catalogue ?
Visitez svp au-dessous du site Web pour le télécharger : https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136
échantillon d'essai de 3.Can I ?
Oui, des échantillons et le fret sont chargés.
4.Can j'obtenir le produit adapté aux besoins du client ?
Sûrs, tous les produits peuvent être adaptés aux besoins du client basés dans la demande spéciale.
5.How embarquez-vous les marchandises ?
Nous embarquons normalement des marchandises par exprès (DHL/UPS/FEDEX/TNT), par la mer et par avion, acceptons également le commissionnaire de transport.
6. Quelles sont les conditions de paiement ?
T/T (virement bancaire), Paypal (0,5% frais paypal), ordre d'assurance d'ALIBABA acceptent
7. Est-il ce votre prix de vente final ? Est-ce que je pourrais avoir la remise ?
Notre prix est le prix usine. Si vous avez la grande quantité, nous pouvons négocier au sujet de la remise.
8.What la garantie est-elle pour vos produits ?
Notre garantie a lieu pendant une année. Si des problèmes de qualité se posaient de notre côté au cours de cette période, nous prendrons les frais de transport et le remplacement. des dommages de note provoqués par l'utilisation inexacte du produit ne sont pas couverts svp par la garantie.
