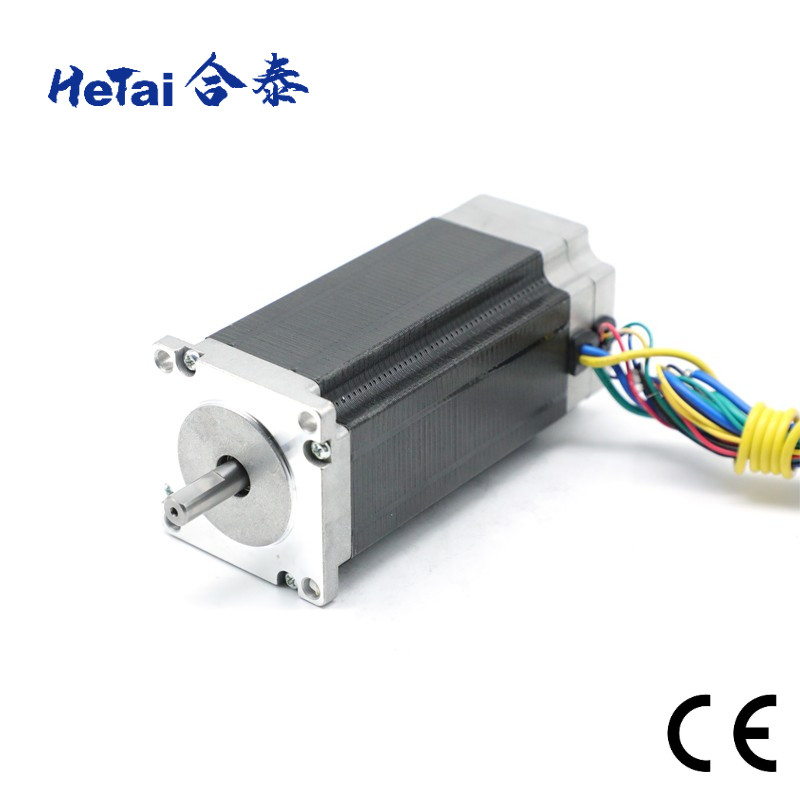

Moteur à courant continu sans balais Nema 23 57 mm 36 V Performances stables 57BLF

  • Nema 23 Brushless Dc Motor 57mm 36 V Stable Performance 57BLF
  • Nema 23 Brushless Dc Motor 57mm 36 V Stable Performance 57BLF
  • Nema 23 Brushless Dc Motor 57mm 36 V Stable Performance 57BLF
  • Nema 23 Brushless Dc Motor 57mm 36 V Stable Performance 57BLF
  • Nema 23 Brushless Dc Motor 57mm 36 V Stable Performance 57BLF
Lieu d'origine La Chine
Nom de marque HeTai
Certification CE ROHS ISO
Numéro de modèle 57BLF04A-001
Quantité de commande min 50
Prix USD
Détails d'emballage Carton avec la boîte intérieure de mousse, palette
Délai de livraison 25 jours
Conditions de paiement L/C, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement 10000 PCs/mois

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Nom de produit Moteur sans brosse de C.C Type de enroulement ÉTOILE
Angle à effet Hall Angle 120° électrique Tension nominale 36 VOLTS CONTINU
Serrez à la clé dynamométrique C0.136 N.m/Aonstant 0,09 N.m/A Classe d'isolation B
Vitesse à vide 3800 T/MN Courant à vide 1 ampères
Vitesse nominale 3000± 200 T/MN Couple évalué 0,8 N.m
Constante arrière d'Emf 9,47 V/KRPM Max Radial Force 75 N (10mm de la bride avant)
Max Axial Force 15 N Niveau d'IP IP40
Surligner

Moteur sans brosse 57mm de C.C Nema23

,

moteur sans brosse de C.C 36V

,

Moteur sans brosse de 3800 T/MN Bldc
Laisser un message
Description de produit

Moteur à courant continu sans balais Nema 23 57mm 36 V Performance stable en gros 57BLF



Un moteur électrique à courant continu sans balais (BLDC) est un moteur électrique alimenté par une alimentation en courant continu et commuté électroniquement plutôt que par des balais comme dans les moteurs à courant continu conventionnels.Les moteurs BLDC sont plus populaires que les moteurs à courant continu conventionnels de nos jours, mais le développement de ce type de moteurs n'a été possible que depuis les années 1960, lorsque l'électronique à semi-conducteurs a été développée.



Les deux types de moteurs se composent d'un stator avec des aimants permanents ou des bobines électromagnétiques à l'extérieur et d'un rotor avec des enroulements de bobine pouvant être alimentés en courant continu à l'intérieur.Lorsque le moteur est alimenté en courant continu, un champ magnétique est créé dans le stator, attirant ou repoussant les aimants du rotor.Cela fait que le rotor commence à tourner.



Spécification électrique



ROTATION : CCW VOIR À PARTIR DE L'EXTRÉMITÉ DU PLOMB



Modèle de fabrication Unité 57BLF04A-001
Tension nominale VCC 36
Résistance OHMS 0,4
Vitesse nominale tr/min 3000± 200
Couple nominal Nm 0,8
Vitesse à vide tr/min 3800
Courant à vide Ampères 1
Constante de couple Nm/A 0,09
Constante EMF arrière V/kRPM 9.47
Classe d'isolation   B


Schéma de câblage



TABLEAU DE RACCORDEMENT ÉLECTRIQUE
+5V ROUGE UL 1007 26 AWG
SALLE A JAUNE
SALLE B VERT
SALLE C BLEU
Terre LE NOIR

PHASE A

 JAUNE UL 1050 20AGW
PHASE B VERT
PHASE C BLEU



Dimension mécanique

Moteur à courant continu sans balais Nema 23 57 mm 36 V Performances stables 57BLF 0

Gamme de produits



Nom du produit Diamètre extérieur Plage de tension Plage de puissance Plage de puissance Couple nominal
Moteur à courant continu sans balais Nema 23 57 mm 36 V Performances stables 57BLF 1 Moteur de coupe 40mm-130mm 24V, 36V, 48V, 310V 100W-3000W 0,12 Nm-20 Nm
  Nom du produit Diamètre extérieur Couple de tolérance nominal Couple de tolérance momentané Efficacité
Moteur à courant continu sans balais Nema 23 57 mm 36 V Performances stables 57BLF 2 Réducteur planétaire et moteur de boîte de vitesses 22mm-63mm 0,1 Nm-20 Nm 0,3 Nm-60 Nm 65 %, 72 %, 81 %
  Nom du produit Diamètre extérieur Plage de vitesse Plage de puissance Couple nominal
Moteur à courant continu sans balais Nema 23 57 mm 36 V Performances stables 57BLF 3 Moteur sans balais à courant continu 28mm-110mm 300 tr/min-10000 tr/min 8W-2000w 0,02 Nm-6,5 Nm
  Nom du produit Diamètre extérieur Angle de pas Couple de maintien Gamme d'inductance
Moteur à courant continu sans balais Nema 23 57 mm 36 V Performances stables 57BLF 4 Moteur pas à pas 28mm-110mm 0,9, 1,2, 1,8 1 Kg.cm-33 Kg.cm 1 mh-42 mh





Inspection finale du moteur sans balais



Moteur à courant continu sans balais Nema 23 57 mm 36 V Performances stables 57BLF 5



Mesurez la longueur du moteur Mesurez la longueur de l'arbre Mesurez le cercle d'Ouler



Moteur à courant continu sans balais Nema 23 57 mm 36 V Performances stables 57BLF 6



Mesurer le trou de vis Mesurer la longueur du fil Mesurer la longueur du PVC

Distance



Moteur à courant continu sans balais Nema 23 57 mm 36 V Performances stables 57BLF 7



Testez la résistance Ecoute Testez la vitesse



Certificat



Moteur à courant continu sans balais Nema 23 57 mm 36 V Performances stables 57BLF 8 Moteur à courant continu sans balais Nema 23 57 mm 36 V Performances stables 57BLF 9 Moteur à courant continu sans balais Nema 23 57 mm 36 V Performances stables 57BLF 10

Rapport ROHS du moteur pas à pas

Date : 09 juin 2021

Rapport ROHS du moteur BLDC

Date : 09 juin 2021

 Certificat CE
Moteur à courant continu sans balais Nema 23 57 mm 36 V Performances stables 57BLF 11 Moteur à courant continu sans balais Nema 23 57 mm 36 V Performances stables 57BLF 12
IATF 16949 : 2016
Valable jusqu'au : 02 juin 2024
ISO 9001 : 2015
Valable jusqu'au : 02 juin 2024



Pourquoi nous choisir

Nous vous offrons:

Support technique

Notre équipe professionnelle peut vous aider à trouver le moteur qui vous convient.Nos ingénieurs ont une riche expérience des produits de contrôle de mouvement dans diverses industries, telles que : robots, machines d'emballage, machines textiles, instruments médicaux, machines d'impression, équipements logistiques intelligents, etc.

Moteur à courant continu sans balais Nema 23 57 mm 36 V Performances stables 57BLF 13 Moteur à courant continu sans balais Nema 23 57 mm 36 V Performances stables 57BLF 14 Moteur à courant continu sans balais Nema 23 57 mm 36 V Performances stables 57BLF 15
Trouver Personnaliser Optimiser
Notre équipe peut vous aider à trouver le moteur le plus adapté à l'application parmi notre vaste sélection de moteurs Nous pouvons concevoir et personnaliser les performances et l'extérieur pour votre utilisation ou assemblage spécifique Pour les projets OEM, nous avons plus de 15 ans d'expérience dans la résolution de différents problèmes dans diverses applications.Nous améliorons notre produit avec notre client.

Soutien à la fabrication

Quel que soit le volume de la commande, nous fournirons le même service.Notre équipe d'ingénieurs est en mesure de vous fournir des prototypes rapides et précis en fonction de vos exigences personnalisées.

Moteur à courant continu sans balais Nema 23 57 mm 36 V Performances stables 57BLF 16 Moteur à courant continu sans balais Nema 23 57 mm 36 V Performances stables 57BLF 17 Moteur à courant continu sans balais Nema 23 57 mm 36 V Performances stables 57BLF 18
Prototypes Lot standard Lot à volume élevé
1-10 pièces 500-5000 pièces plus de 5000 pièces

Production à grande échelle

Notre usine a été fondée en 1999 et la superficie de l'atelier est supérieure à 15 000㎡.Nous avons notre propre ligne de fabrication et centre d'usinage CNC, y compris la marque de meuleuse universelle CNC de précision (Suède), la marque CNC (Allemagne), le tour et le fraisage DMG, le tour DMG, l'instrument de mesure Mahr, la rectifieuse cylindrique de précision chinoise, la machine de tour CNC, bobinoir multi-tête automatique, ligne d'assemblage automatique et ainsi de suite
