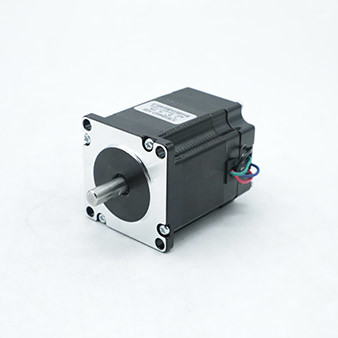

Moteur pas à pas intégré avec commande en boucle ouverte ou en boucle fermée du conducteur

Moteur pas à pas intégré avec commande en boucle ouverte ou en boucle fermée du conducteur

Nom De Marque:	HeTai
Numéro De Modèle:	Série 57BYGH
Nombre De Pièces:	50
Prix:	USD
Délai De Livraison:	28-31 JOURS
Conditions De Paiement:	LC, D/A, D/P, T/T, Western Union, MoneyGram

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE ROHS ISO

Nom du produit:

moteur pas à pas hybride

Angle de pas:

° 1,8

Fil de plomb:

Tension nominale:

1.68V

Courant nominal:

4.2a

Résistance:

0.4Ω

Inductance:

1,3mH

Couple de maintien:

1,5 kg.cm

Hauteur du moteur:

99mm

Poids du moteur:

0.85KG

Détails d'emballage:

Carton avec boîte en mousse intérieure, palette

Capacité d'approvisionnement:

5000 PIÈCES/MOIS

Mettre en évidence:

Moteur pas à pas 57BYGH443-XXB

moteur pas à pas intégré de 1

5 kg.cm

Description du produit

Moteur pas à pas intégré 57BYGH avec contrôle en boucle ouverte ou fermée avec communication 485

Le système de pas intégré est composé d'un moteur pas à pas, d'un système de rétroaction (facultatif), d'un amplificateur de commande, d'un contrôleur de mouvement et d'autres sous-systèmes. Si l'ordinateur hôte de l'utilisateur (PC, PLC, etc.) est comparé au patron de l'entreprise, le contrôleur de mouvement est l'exécutif, l'amplificateur de commande est le mécanicien et le moteur pas à pas est la machine-outil. Le patron coordonne la coopération entre plusieurs exécutifs par une forme de communication/protocole (téléphone, télégramme, e-mail, etc.).

Spécification électrique du moteur pas à pas hybride

Nom du produit	Moteur pas à pas hybride
Précision de pas	± 5%
Rigidité diélectrique	500V AC 1 minute
Température ambiante	-20℃~50℃
Résistance d'isolement	100MΩ Min.500VDC
Angle de pas	1.8°
Fil de connexion	4
Tension (V)	1.68
Courant (A/Phase)	4.2
Couple de maintien (Kg.cm)	0.85 Kg.cm

Dimension mécanique deMoteur pas à pas hybride

Moteur pas à pas intégré avec commande en boucle ouverte ou en boucle fermée du conducteur 0

Driver avec communication 485

Explication	IRC57N
	Valeur minimale	Valeur typique	Valeur maximale	Unité
Courant de sortie continu	0.7	4	6.0	A
Tension d'alimentation (DC)	15	24	50	Vdc
méthode de contrôle	Communication RS485 entièrement isolée conception du module électrique
Communication de fréquence RS485	Jusqu'à 1MHz, recommandé dans les 200KHz
Courant d'entrée du signal de limite gauche et droite	6	10	16	mA
Tension d'entrée du signal de limite gauche et droite, nécessite 24V, Une résistance de 2KΩ/1W peut être connectée en série avec la borne commune de l'anode commune	-	5	-	Vdc
Temps minimum du niveau haut du signal d'impulsion de contrôle	1.5	-	-	US
point de surtension		55		Vdc
Résistance d'isolement	100			MΩ

Environnement d'utilisation du driver

Mode de refroidissement		Refroidissement naturel ou refroidissement par air forcé
Environnement d'utilisation	Occasion	Ne pas placer à côté d'autres équipements générant de la chaleur. Éviter la poussière, les brouillards d'huile et les gaz corrosifs. Dans les endroits à forte humidité et fortes vibrations, les gaz combustibles et la poussière conductrice sont interdits.
	Température	-10℃ ~ +50℃
	Humidité	40 ~ 90% HR
	Vibration	5.9m/s2MAX
Température de stockage		-20℃~60℃
Altitude d'utilisation		Inférieure à 1000 mètres
Poids		1-2KG

Gamme de marché de Hetai

Moteur pas à pas intégré avec commande en boucle ouverte ou en boucle fermée du conducteur 1

Hetai expédie également ses produits aux États-Unis, en Europe, en Asie du Sud-Est et dans toute la Chine.

De la Chine à l'étranger

Europe : France, Allemagne, Italie, Espagne, Norvège, etc.

Amérique du Nord : États-Unis, Canada

Gamme de produits de Hetai

Nos principaux produits sont les moteurs pas à pas, les réducteurs planétaireset les moteurs avec réducteur, les moteursCC sans balaiset les servomoteurs.

Moteur pas à pas intégré avec commande en boucle ouverte ou en boucle fermée du conducteur 2

ChangZhou Hetai Motors est un fabricant de moteurs expérimenté. Depuis plus de 20 ans, Hetai se consacre à fournir des conceptions d'intégration électrique professionnelles et des stratégies d'automatisation aux clients. Nous disposons d'équipements de fabrication variés, tels que des lignes d'assemblage, des rectifieuses cylindriques automatiques et des centres d'usinage CNC.

Machine à bobiner le stator

Hetai a introduit un grand nombre d'équipements professionnels, ce qui a considérablement amélioré l'efficacité de la production.

Salle de test de bruit

Moteur pas à pas intégré avec commande en boucle ouverte ou en boucle fermée du conducteur 5

Centre CNC

Moteur pas à pas intégré avec commande en boucle ouverte ou en boucle fermée du conducteur 6

Emballage et livraison

Moteur pas à pas intégré avec commande en boucle ouverte ou en boucle fermée du conducteur 8

Moteur pas à pas intégré avec commande en boucle ouverte ou en boucle fermée du conducteur 9

Palettisation et emballage stricts pour garantir que le moteur sera livré au client en bon état.

Ligne d'assemblage automatique

Moteur pas à pas intégré avec commande en boucle ouverte ou en boucle fermée du conducteur 10

Capacité annuelle de production

Moteur pas à pas hybride 3 millions d'unités

Moteur CC sans balais 2 millions d'unités

Servomoteur 0.05 million d'unités

Engrenage 0.2 million d'unités

Depuis la réorganisation en 1998, elle a atteint une certaine échelle de production et de vente, avec une production annuelle de plus de 3 millions de moteurs.
