3000 tours par minute 0,16 NM 400 mm de diamètre AC Servo moteur avec frein pour équipement d'automatisation

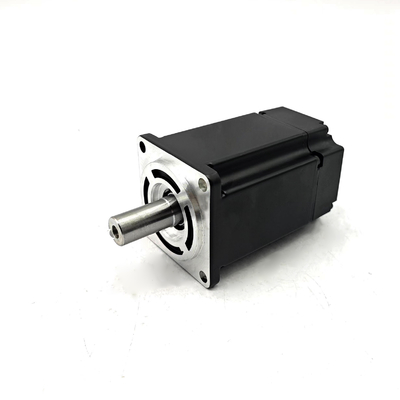

Description du produit : servomoteur série TS (diamètre 40 mm)

Le servomoteur série TS est un dispositif d'entraînement compact et haute performance conçu pour les scénarios de contrôle de précision.

Alimenté par une tension de 220 VAC, il présente une grande efficacité, une réponse rapide et un poids léger, ce qui le rend adapté aux systèmes d'automatisation où l'espace est limité.

Il prend en charge la fonction de freinage pour assurer la sécurité du freinage d'urgence et répondre aux normes élevées des domaines industriel et médical.

Points forts du produit :

Compact et efficace :

Avec un diamètre de seulement 40 mm, une longueur de 61,3 mm et un poids de 0,4 kg,

il s'intègre facilement dans un petit espace et convient à une installation intégrée.

Hautes performances dynamiques :

Vitesse nominale de 3000 tr/min, valeur de pointe de 6000 tr/min, avec une faible inertie rotorique (0,03 kg·m²),

une réponse rapide et une efficacité de cycle d'équipement améliorée.

Sûr et fiable :

Des freins électromagnétiques peuvent être installés en option pour éviter le glissement de la charge en cas de coupure de courant ou de défaillance,

assurant une sécurité de positionnement de haute précision.

Économe en énergie et stable :

Un faible courant nominal (0,56 A) et une conception électromagnétique optimisée réduisent la consommation d'énergie,

diminuent la génération de chaleur et prolongent la durée de vie.

Dessins des paramètres techniques :

1 : Avec frein
2 : Sans frein

Spécifications	TS4005A-05S30	TS4005A-10S30
Tension nominale (VAC)	220	220
Courant nominal (Ampères)	0,56	1,20
Puissance nominale (W)	50	100
Couple nominal (N.m)	0,16	0,32
Couple de pointe (N.m)	0,48	0,96
Vitesse nominale (tr/min)	3000	3000
Vitesse maximale (tr/min)	6000	6000
Constante de force contre-électromotrice (V/kRPM)	16	16
Constante de couple (N.M/Ampères)	0,13	0,27
Inertie rotorique (Kg.m²)	0,03	0,045
Résistance de ligne (Ω)	23	11
Inductance de ligne (mH)	16	8
Constante de temps électrique (Ms)	0,86	0,86
Poids sans frein (Kg)	0,40	0,50
Poids avec frein (Kg)	0,83	0,93
Longueur (mm)	61,3	73,3
Niveau	10
Niveau de protection	IP65
Niveau d'isolation	F
Température de l'environnement de travail	0~+40℃
Humidité de l'environnement de travail	<90% HR (sans condensation)

Domaines d'application :

Automatisation industrielle : Bras robotiques, positionnement de convoyeurs, dispositifs d'indexation CNC.

Équipement médical : Pompes à perfusion de précision, actionneurs d'articulations de robots chirurgicaux.

Robots intelligents : Chariots AGV, contrôle d'articulations de robots collaboratifs.

Instruments de précision : Systèmes de mise au point optique, équipement d'automatisation de laboratoire.

Machines industrielles légères : Modules de scellage de machines d'emballage, contrôle de tension de machines textiles.
